電力電纜附件的分類及其各自的優缺點2020-04-22 08:46:00

電力電纜附件的分類及其各自的優缺點：

電纜有導體、絕緣、屏蔽和護層等四個首要結構層，電纜附件中作為電纜線路組成部分的電纜終端頭、中心接頭，有必要使電纜的四個結構層分別得到連續，而且完成導體銜接杰出，絕緣牢靠，密封杰出和滿足的機械強度，確保電纜終端和電纜接頭的質量，才干確保全部電纜配電網絡的供電牢靠性。電力電纜附件的主要作用是通過對電纜的鏈接與駁接來保證電纜終端與接頭出的絕對絕緣與密封。所以在電力系統中應用的很廣泛，產品的種類也很繁多，現在就來細數下電力電纜附件的相關分類：

35kV及以下中壓電纜附件的分類，依照主絕緣成型技術，常用35kV及以下電纜終端和中心接頭，首要可分為繞包式、熱縮式、冷縮式和預制式等四種常用商品型式。此外還有使用于特定商品規模的澆鑄式和可分離式電纜附件商品。

繞包式電纜附件

一、繞包式電纜附件：

繞包式電纜附件是指絕緣和屏蔽均運用帶材繞包而成的電纜附件，其應力的操控方法選用應力錐或選用高介電常數的應力操控帶，對施工人員技術水平需求較高，施工技術較為雜亂，已逐漸被現場淘汰。

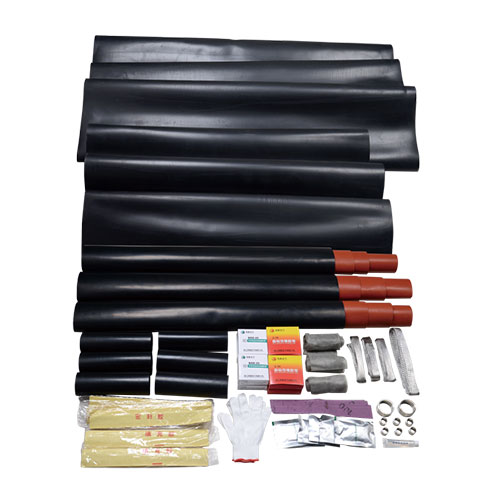

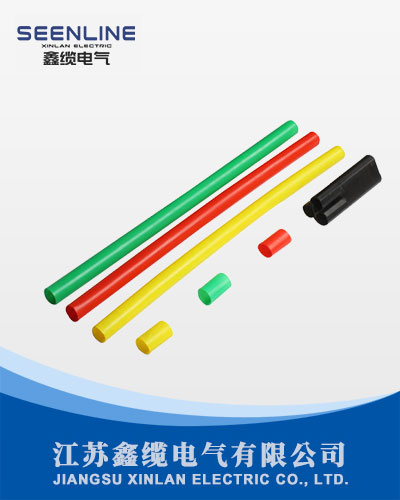

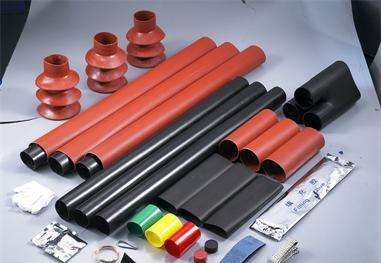

熱縮電纜附件

二、熱縮電纜附件：

使用高分子聚合物具有的"彈性回憶"效應的原理，開宣布各種熱縮管材、分支套、雨裙等熱縮短預制件，按程序裝在通過處理的電纜結尾或接頭處，對其加熱，可使其縮短緊箍在所需方位。

熱縮電纜附件技術簡潔，報價低廉，便于保護。但也存在因為環境溫度改變其不可避免存在的"呼吸效果"而引起的運用壽命縮短等疑問，從而影響供電牢靠性。

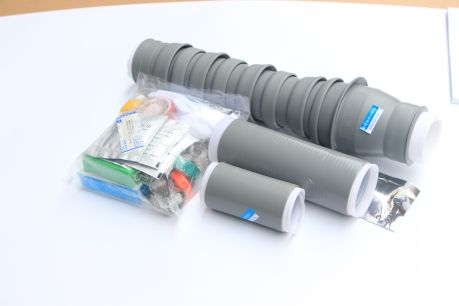

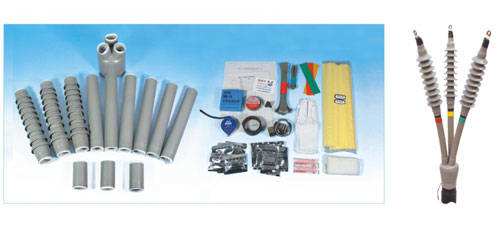

冷縮電纜附件

三、冷縮電纜附件：

當前工程使用的冷縮短管和其他冷縮短預制件，是以硅橡膠或三元乙丙橡膠為首要原料，經特別配方組成后，預擴張在螺旋支持芯線上而成，安裝運用時，無須任何外部熱源，只需拉開支持芯線就會縮短，并緊箍在所需方位上。

注：

冷縮式電纜附件需求必定要在規則的運用期限內運用，而且報價較高。

預制式電纜附件

四、預制式電纜附件：

優點：

利用硅橡膠良好的高彈性、高電阻體積率、良好的憎水性及良好耐老化性能制成，不用預擴張使得生產工藝相對冷縮式要簡單，生產率高；體積小，安裝工藝簡便，安裝操作簡單，且不用火，省時省力，大大減少了由于操作不當造成的質量事故，安裝不易出錯。

缺點：

由于預制工藝的局限性帶來一系列問題，預制式終端的內徑只是略小于電纜絕緣層的外徑使得終端對電纜產生的徑向壓力較小對電纜呼吸作用不明顯，密封性相對較弱，容易出現間隙從而異致發生因內爬電擊穿的可能性大大增加。終端對電纜徑向壓力小還會出現終端走位不牢容易出現因移動電纜的過程中錯位（如扶電纜上電線桿）導致應力錐偏離銅屏蔽斷面而不起作用發生擊穿事故。

澆注式電纜附件

五、澆鑄式電纜附件：

澆鑄式電纜附件所用的材料有環氧樹脂、聚氨酯和丙烯酸酯等，在擠包絕緣電纜上使用較多的是聚氨酯，主要用作直通式接頭和分支式接頭。固化后的聚氨酯具有較高的彈性，其膨脹系數也比較接近擠包電纜絕緣材料的膨脹系數，這對提高接頭內電纜絕緣與增強絕緣的界面特性非常有利。聚氨酪和聚氨乙烯有較強的結合力，因此用作聚氨乙烯絕緣電纜接頭更顯其優越性。

可分離式電纜附件

六、可分離式電纜附件：

　可分離電纜附件(通常叫插拔頭，以下簡稱插頭)由于其安裝簡便、可重復拆卸、全密封防洪防潮、接口標準化等優異特點，被廣泛用于10kV環網開關柜、分接箱、箱式變電站等配電設備上。但隨著插頭在工程中使用量的增加，其造成的事故占工程中事故總的百分比也逐漸增加。

產品本身易出現自身質量的缺陷，產生這種原因大多是在設計生產環節產生的，如注塑工藝不成熟，造成插頭內有氣泡;雙頭螺栓、線耳、環氧樹脂堵頭不配套等。因此，在產品投入市場之前必須經過嚴格的檢驗。
