電纜附件絕緣回縮及防水防潮問題2020-04-27 11:16:00

電纜附件絕緣回縮及防水防潮問題：

一、電纜附件絕緣回縮問題：

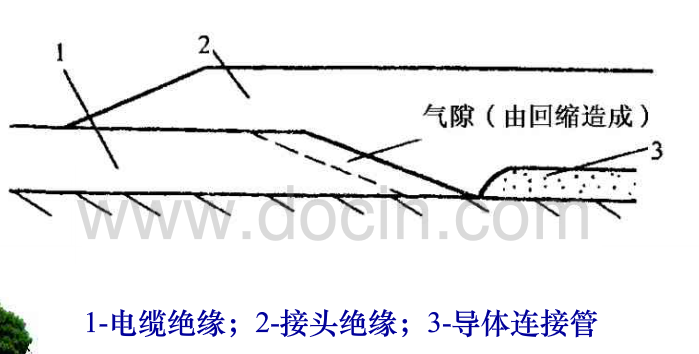

生產(chǎn)交聯(lián)聚乙烯絕緣電纜時(shí)，電纜的絕緣內(nèi)部會(huì)留有應(yīng)力。這應(yīng)力會(huì)使電纜導(dǎo)體附近的絕緣向絕緣體中間呈收縮的趨勢(shì)。當(dāng)切斷電纜時(shí)，就會(huì)出現(xiàn)電纜絕緣逐漸回縮和露出線芯的現(xiàn)象。這種電纜絕緣內(nèi)的應(yīng)力會(huì)隨時(shí)間而緩慢地自行消除，但是往往需要很長(zhǎng)時(shí)間才能全部消失。在制作高壓交聯(lián)聚乙烯電纜附件時(shí)，必需認(rèn)真對(duì)待絕緣回縮問題。由于電纜絕緣回縮后，中間接頭中就產(chǎn)生了能導(dǎo)致中間接頭致命的缺陷一氣隙。 在高電場(chǎng)作用下，氣隙很快會(huì)產(chǎn)生局部放電，導(dǎo)致中間接頭被擊穿。

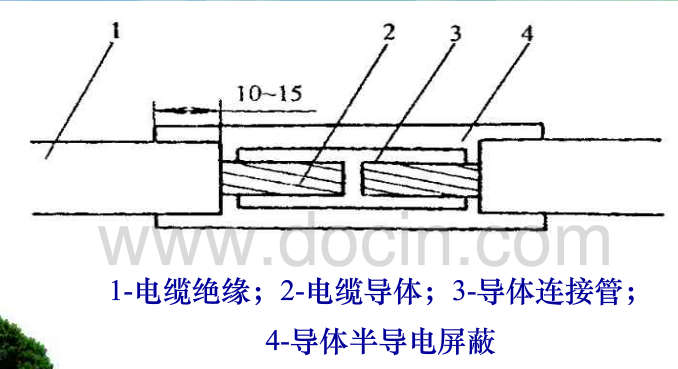

在現(xiàn)場(chǎng)施工時(shí)，花長(zhǎng)時(shí)間等待絕緣內(nèi)存留的應(yīng)力自行消除是不可能的。消除回縮應(yīng)力的常用方法是用加熱帶繞包在每相電纜上(繞包在電纜外護(hù)層上即可)，加熱到80~90°C，保持8~12h。這樣處理后的電纜95%以上的回縮應(yīng)力能夠被消除。之后再安裝電纜附件 就比較安全了。事實(shí)上，一次性處理掉 全部電纜絕緣內(nèi)的回縮應(yīng)力是不可能的，電纜附件在設(shè)計(jì)時(shí)已經(jīng)考慮到這一事實(shí)。在預(yù)制型附件的設(shè)計(jì)中，導(dǎo)體連接管附近的半導(dǎo)電屏蔽設(shè)計(jì)得比較長(zhǎng)，使半導(dǎo)電屏蔽的兩端分別搭蓋在電纜絕緣上10~15mm。在電纜附件安裝好后，即使電纜絕緣還會(huì)有些回縮，導(dǎo)體的半導(dǎo)電屏蔽仍舊可以克服回縮造成的缺陷。

二、電纜附件防水防潮問題：

有些人認(rèn)為交聯(lián)聚乙烯絕緣電纜不怕受潮、不怕水，即使電纜兩端密封不好，電纜內(nèi)進(jìn)入-一 些水分也不要緊，這種觀念是錯(cuò)誤的。交聯(lián)電纜進(jìn)水后，在短時(shí)間里一般不會(huì)發(fā)現(xiàn)問題，即使電纜導(dǎo)體進(jìn)水，進(jìn)行直流耐壓試驗(yàn)和泄漏電流試驗(yàn)時(shí)也不會(huì)發(fā)現(xiàn)影響電纜使用的問題。但是，高壓交聯(lián)聚乙烯絕緣電纜進(jìn)水后，在長(zhǎng)期運(yùn)行中會(huì)出現(xiàn)水樹枝現(xiàn)象，即電纜導(dǎo)體內(nèi)的水分呈樹枝狀進(jìn)入交聯(lián)聚乙烯絕緣內(nèi)，從而使交聯(lián)聚乙烯絕緣性能下降，最終導(dǎo)致電纜絕緣擊穿。

交聯(lián)電纜進(jìn)潮的主要路徑之一是從電纜附件進(jìn)潮或進(jìn)水。電纜附件的密封，一般說來總是比電纜本體差一點(diǎn)。潮氣或水分一且進(jìn)入電纜附件后，就會(huì)從絕緣外銅絲屏蔽的間隙或從導(dǎo)體的間隙縱向滲透進(jìn)入電纜，從而危及整個(gè)電纜系統(tǒng)。因此，在安裝電纜附件時(shí)應(yīng)該十分注意防潮，對(duì)所有的密封零件必須認(rèn)真安裝。
