10kV歐式電纜插拔頭概述2020-05-04 11:21:00

10kV歐式電纜插拔頭概述：

一、10kV歐式電纜插拔頭應用：

1、通過630A預制式接頭實現單相或三相絕緣電纜和變壓器、開關柜、分支箱等其他設備的連接；

2、適用于戶內和戶外安裝；

3、系統電壓24kV；

4、持續額定電流630A(900A過載可持續8小時)；

5、電纜特性：

聚合物絕緣(XLPE、 ERP等)銅或鋁導體；

具有半導電或金屬屏蔽；

二、歐式電纜插拔頭產品特點：

1、采用進口三元乙丙橡膠，不僅具有優異的電氣性能，同時抗撕裂、抗臭氧、耐氧化、抗腐蝕、機械強度高；

2、國際先進的三層注射工藝有效的保證了界面性能，避免了層間間隙，最大限度的減小局部放電；

3、屏蔽型插頭的內外屏設計使得電場結構更加優化;均勻外屏 蔽層，接地 電阻小于50002,有效的使電纜頭外表面保持零電位，確保維護操作人身安全；

4、擁有良好的熱穩定性與熱力學性能;良好的密封性能可在水下運行。小型化結構，更加適應箱體設計趨勢。

三、歐式電纜插拔頭技術參數：

1、歐式電纜插拔頭電氣性能：

額定電壓：15kV；

適用套管類型：C型；

工頻耐壓(AC)：39kV/5min；

局部放電：15kV，≤10pC；

沖擊電壓(正負極性各10次)：95kV；

屏蔽電阻：≤5000Ω；

適用電纜截面：25-500mm2；

注:該產品滿足IEC 60502.4及GB/T 12706.4要求。

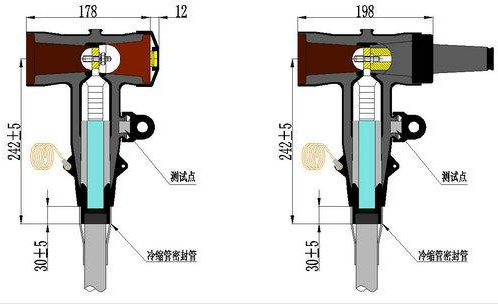

2、歐式電纜插拔頭結構尺寸：

電纜規格(mm2)：25-300，400-500；

外徑L(mm)：71，79；

長度H(mm)：242士5，272士5；
