電纜附件資訊
目前應用的比較普遍的三種電纜附件-冷縮電纜附件、預制式電纜附件、熱縮電纜附件在材料、結構、安裝上具有明顯的差異和特點，從而對應用產生了較大影響。下面就運行可靠性、安裝簡便性、儲存特性、市場價格等方面一一加以分析比較。
一、運行的可靠性：
1、從材料角度分析：
a、預制電纜附件和冷縮電纜附件采用的是特種硅橡膠，而熱縮電纜附件采用的是聚烯烴塑料；
b、硅橡膠分子鏈主要結構為Si-O鍵，分子鍵能高達444 kJ/mol，而聚烯烴分子鏈主要結構為C-C鍵，分子鍵能達到340kJ /mol。從分子結構來說，硅橡膠更穩定；
c、硅橡膠還具有以下幾種獨特的性能:
①硅橡膠在- 50-250度間始終具有良好的彈性；
②抗露電起痕能力強，抗露電起痕可達到1A45級；
③適用溫度范圍廣在- 50-+200度情況下都可使用；
④具有耐幅射、耐X射線耐Y射線抗紫外老化的特殊性能；
⑤憎水性能優異，淋雨狀態下可自動遷移表面臟物，具有抗污穢能力；
⑥安裝后與電纜本體貼合為-體，對電纜主絕緣施加恒定的壓力與電纜同呼吸能有效降低電纜終端的放電量。
從多方面來說，硅橡膠比聚烯烴性能更優異因此。采用硅橡膠材料的預制附件和冷縮附件比采用聚烯烴材料的熱縮附件性能更好運行更可靠。
二、從結構角度分析：
1、電纜附件結構中最關鍵的是電應力控制部件；
2、采用電應力控制的主要目的是要控制處于電纜屏蔽層或隔離層末端處的電應力，如果不采用電應力控制，便會發生放電，這時電纜屏蔽層或隔離層末端的壽命便取決于屏蔽層端部處的電應力及主要電介質的放電電阻，一般壽命不超過1年；
3、對中高壓電纜屏蔽切斷處均需采用電應力控制措施；
解決電應力分布的方法主要有2種:
一是使用改變屏蔽切斷處幾何形狀的模制電應力錐，另一種是在屏蔽切斷處使用應力管，即參數型電應力控制。它是利用材料的阻抗電阻-電容特性來改善電應力分布
4、應力管和應力錐控制電場應力的原理不同，可靠性差異較大：
應力管是利用材料參數來控制電場應力，它對材料要求很高。制備應力管的材料必須同時滿足:
a、體積電阻率在10-100歐姆/厘米；介電常數大于25這2個條件要同時滿足是比較困難的：

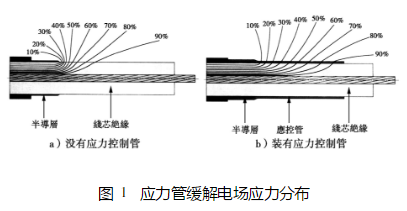

因為這2項電氣參數受每道生產工序影響都很大，對材料配方共混、造粒、直到擠塑等工藝均有較苛刻的要求，導致應力管電氣參數極易發生漂移，可靠性較差應力管緩解電場應力分布如圖1所示：
a、應力錐則利用部件幾何形狀來控制電場應力對材料電氣性能參數要求不高，體積電阻率在1-100歐姆/厘米就可滿足；

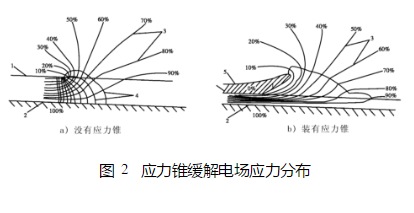

b、幾何形狀通過模具成型很容易得到保障參數基本不會發生偏差、因此應力錐結構的電纜附件比應力管結構的電纜附件可靠性要高得多。應力錐緩解電場應力分布如圖2所示：
通常熱縮附件核心部件是應力管預制附件核心部件是應力錐,而冷縮附件有采用應力管結構的；
從前面所述我們可以說采用應力錐結構的預制和冷縮附件運行可靠性最好。應力管結構的冷縮附件次之應力管結構的熱縮電纜附件要差一些。
