國內新建設的高壓電纜工程，大多是采用預制型冷縮電纜附件。預制型電纜終端的種類很多，以下對國內外流行的主要類型及其結構特點進行評析。

傳統的預制型終端的內絕緣采用預制應力錐控制電場，外絕緣是瓷套管（或環氧樹脂套管），如圖1所示。套管與應力錐之間一般都充以硅油或者聚丁烯、聚異丁烯之類的絕緣油。出廠時，制造廠提供的是橡膠預制應力錐、瓷套、絕緣油等零部件，在現場安裝時再裝配成終端。

預制型冷縮電纜附件復合式外絕緣電纜終端特點：

1、重量輕；

2、易安裝；

3、耐污性能強；

4、防爆性能好。

瓷套式外絕緣電纜終端特點：

1、機械強度高；

2、絕緣性能好；

3、耐污染能力強。

現代預制型冷縮電纜附件終端有三種基本結構：

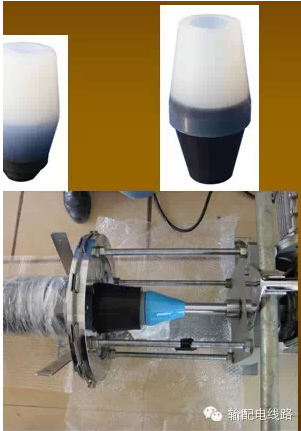

1、將橡膠預制應力錐機械擴張后套在電纜絕緣上；

2、采用彈簧壓緊裝置；

3、采用一種非橡膠應力錐；

將橡膠預制應力錐機械擴張后套在電纜絕緣上：

特點：

應力錐直接套在電纜絕緣上，依靠應力錐材料自身的彈性保持應力錐與電纜絕緣之間界面上的應力和電氣強度。

歐美一些國家的電纜制造廠商，如我國用戶熟悉的瑞士Brugg，意大利Pirelli，法國Nexans，德國Siemens等公司以及我國沈陽電纜廠、上海三原電纜附件公司、北京國電四維電力技術公司都有這種結構的產品。它的外絕緣是瓷套（GIS終端一般用環氧樹脂套管）。內絕緣是一個合成橡膠（硅橡膠或乙丙橡膠）預模制應力錐，瓷套（或環氧樹脂套管）內注入合成絕緣油。

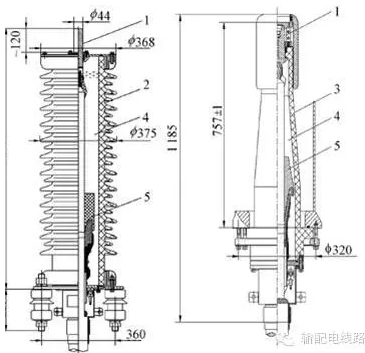

橡膠應力錐直接套在電纜絕緣層上的結構示意圖

圖中：

1-導體引出桿；

2-瓷套管；

3-環氧樹脂套管；

4-絕緣油；

5-橡膠預制應力錐

預制式冷縮電纜附件采用彈簧壓緊裝置：

特點:

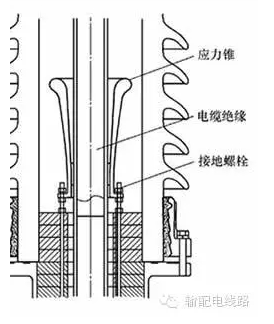

在應力錐上增加一套機械彈簧裝置以保持應力錐與電纜之間界面上的應力恒定，輔以對付在高電場和熱場作用下，橡膠應力錐老化后可能會引起的界面壓力的變化（松弛）。

這種結構還有一個很重要的特點，它的應力錐與浸漬油基本隔離，從而克服了應力錐材料溶漲的可能性。日本和韓國的電纜制造廠商采用了這種結構。我國湖南省長沙電纜附件公司的產品也是這種結構。

在設計上它既能提供可靠的應力控制又能避開應力錐與電纜絕緣直接接觸。

典型的結構是美國G&W公司設計的產品，在我國已經有不少用戶。它在工廠內已經把主要的零部件：資套管、應力錐（成型鋁合金噴鍍環氧樹脂）、頂蓋、底盤和油壓調整裝置等都裝配好，并且充滿絕緣油。安裝時，當把電纜端部準備好后，把預制終端套人電纜即可。從使用角度來看，這種結構可以允許配套電纜有較大的直徑和偏心度的制造公差。
