電線電纜的命名和型號2020-04-06 15:16:00

電線電纜的命名和型號：

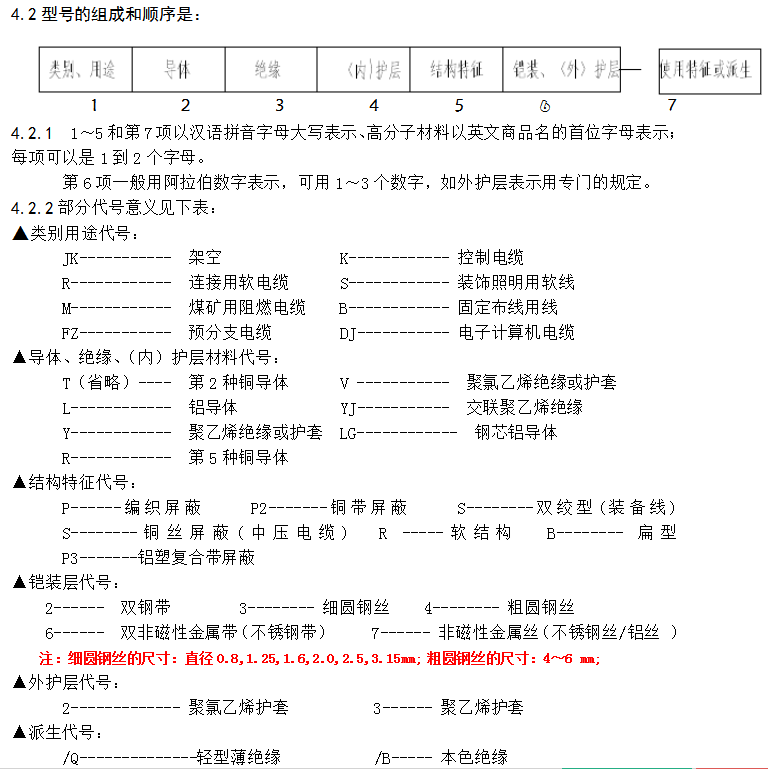

1、產品名稱的通常順序是:從內到外說明導體、絕緣、內護套、鎧裝層、外護套的材料，然后是附加特性或類別名稱。但也有將附加特征或其他需要強調的特性、用途放在最前面的表達方式。銅芯耐熱105C聚氯乙烯絕緣阻燃電線。可以稱為阻燃型銅芯耐熱105C聚氯乙烯絕緣電線。

例如：

銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜，額定電壓8. 7/15kV,3芯，標稱截面70mm，表示為:

YJV-8.7/15 3X70

銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃C級電力電纜，額定電壓 0.6/1kV3+1芯相線標稱截面70mm"，中性線標稱截面35mm，表示為:

ZC-YJV22-0.6/13X70+1X35

鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套低煙無鹵阻燃C級電力電纜額定 電壓0.6/1kV 3+2芯 相線標稱截面積70 mn，中性線標稱截面積35mm表示為:

WDZC-YJLY43-0.6/13X70+2X35

交聯聚乙烯絕緣銅絲屏蔽聚氯乙烯內護套鋼帶鎧裝聚氯乙烯護套電力電纜額定電壓8.7/10kV,單芯銅導體，標稱截面積240 m'，銅絲屏蔽標稱截面積25mm表示為:

正確的寫法:YJSV62-8.7/101X 240/25或YJSV628.7/10kV 1X 240/25錯誤的寫法:YJSV22-8.7/101X240/25 或YJSV22 8. 7/10kV 1X 240/25。

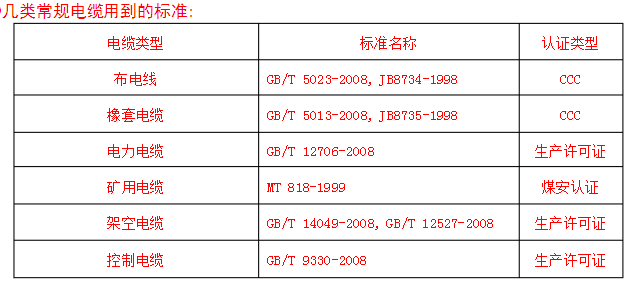

幾種常規規格電纜的區別:

Uo/U的含義？

答:U。:電纜設計用的導體對“地”或金屬屏蔽之間的額定工頻電壓；

   U:電纜設計用的導體間的額定工頻電壓；

②電壓等級中的千伏(kV). k必須要小寫:V必須要大寫

例如：

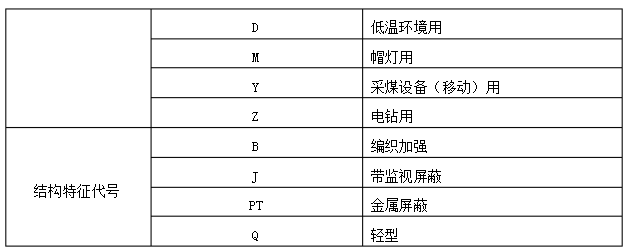

煤礦用移動金屬屏蔽帶監視屏蔽型橡套軟電纜額定電壓3.6/6kV，動力線芯3X50,地線芯3X25/3mm,帶監視線3X2.5mm”，帶半導電屏蔽層，表示為:

MYPTJ-3.6/6 3X 50+3X25/3+3X2.5

采煤機屏蔽型橡套軟電纜額定 電壓0.66/1.14kV,動力線芯3X50mm，地線芯1X10mm，控制線芯4X4mm，帶半導電屏蔽層，表示為:

MCP- -0.66/1.143X50+1X 10+4X4

煤礦用移動輕型橡套軟電纜額定電壓0.3/0.5kV,絕緣線芯8X2.5mm',不帶半導電屏蔽層，表示為:

MYQ-0.3/0.53X2.5

例如：

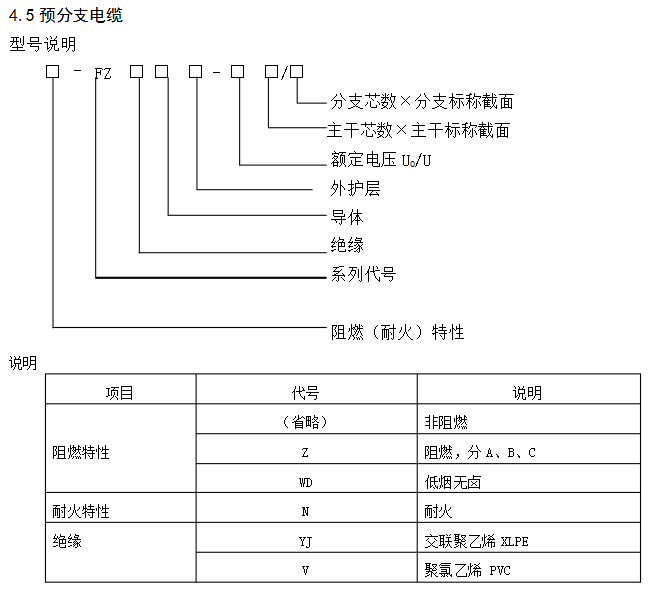

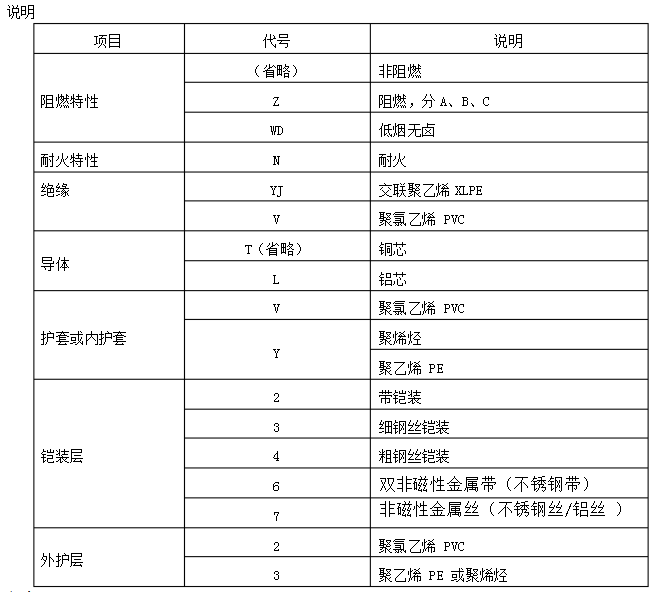

銅芯交聯聚乙烯絕緣聚氯乙烯護套預分支電纜，額定電壓為0.6/1kV,單芯，主干電纜50mm2，分支電纜16mm2，表示為:

FZYJV-0.6/11X50/1X16

銅芯交聯聚乙烯絕緣聚氯乙烯護套預分支電纜，額定電壓為0.6/1kV,單芯，主干電纜為50mm2，, 分支電纜16mm2 (簡稱:單芯分支電纜，目前公司能生產)，表示為:

FZYJV-0.6/15X1X50/5X1X16
