中低壓預制式電纜附件的分類及其相關要求：

中低壓預制式電纜附件的分類：

預制式電纜附件根據機械行業標準(額定電壓26/35kV及以下電纜附件型號編制方法》的規定分為兩種:一種是預制件裝配式電纜附件,就是在安裝現場將橡膠預制件(包括接頭套管、終端套管，應力錐和雨罩)套裝在經過處理的電纜上而形成的電纜接頭和終端。

另一種是可分離連接器，它用橡膠預制件(包括接頭和終端部件)先套裝在經過處理的電纜上.然后再插入或擰入電氣設備或另一根經過處理的電纜，形成電纜接頭和終端。其中電接觸由滑動件構成的為插入式可分離連接器(又稱預制件插入式電纜附件);電接觸由螺栓構成的為螺栓式可分離連接器(又稱預制件螺栓式電纜附件)。

預制件裝配式電纜附件又可分為:戶內終端、戶外終端和直通接頭三種。可分離連接器除了以電接觸形式不同可分為插入式和螺栓式外，根據其形狀特征還可分為T型、L型及π型等,另外可分離連接器還有是否帶屏蔽之分,是否帶負荷插撥之分和額定電流大小之分。

中低壓預制式電纜附件材料性能要求：

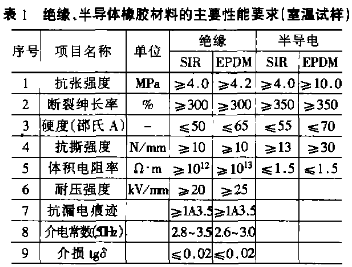

預制式電纜附件的主材有硅橡膠(SIR)和乙丙橡膠(EPDM)兩種，預制件裝配式附件其絕緣和半導電橡膠材料的主要性能在機械行業標準《額定電壓26/35kV及以下塑料絕緣電力電纜戶內型,戶外型預制件裝配式終端》和《顓定電壓26/35 kV及以下塑料絕緣電力電纜直通型預制件裝配式接頭》中已有規定(見表1)?？煞蛛x連接器材料的性能也可參照表1確定。

中低壓預制式電纜附件的技術要求：

1、預制件裝配式電纜附件應滿足《額定電壓26/35kV及以下電力電纜附件基本技術要求》

2、(GB11033)規定的技術要求可分離連接器除了要滿足GB11033規定的技術要求外，還要滿足與其相連的設備(變壓器、開關拒)標準所規定的有關要求；

3、如與SF6環網開關柜相配套的插入式可分離連接器(預制件插入式電纜終端)還要滿足開關柜的溫升及動熱穩定等要求；

4、技術要求的有關具體內容可以參看GB11033及有關設備的標準。
