10kV歐式電纜插拔頭應用范圍：
通過630A預制式電纜插拔頭，可實現單相或三相電纜與開關柜、變壓器、電纜分接箱等其他電氣設備的連接。
適用于戶內或戶外安裝。系統工作電壓:15kV。持續額定電流:630A；
實現多路安裝或提供過電壓保護；
10KV電纜插拔頭電纜特性:
1、10KV電纜插拔頭擠包絕緣電力電纜(XLPE,EPR等)10KV電纜插拔頭電纜導體截面: 25-500mm；
2、10KV電纜插拔頭電纜導體類型:銅芯或鋁芯10KV電纜插拔頭歐式插拔頭特性；
3、10KV電纜插拔頭與適合的套管配合時，可提供全屏蔽和全密封可分離連接可長期在水下或其它惡劣環境下使用無最小相間距離要求可以水平、垂直或任意角度安裝可帶電觸摸，對人畜安全可選配帶電容測試點。
4、采用預制熱(冷)縮技術；
5、進口橡膠，高抗撕阻燃配方，防洪可觸摸，可在水中安全運行。
二、10kV歐式電纜插拔頭用途：
1、本終端為屏蔽型螺栓式連接；
2、它適用于環網開關柜、電纜分接箱、箱式變電站的(交聯電力電纜)進出線終端，與雙通絕緣套管用螺紋聯接；
3、額定電壓12KV， 額定電流630A，適用電纜截面25-500mm2；
4、相對配套應力錐與電纜截面配制關系如下:(應力錐端面有相應標示,請安裝使用前核對)應力錐內徑MM 12 15 18.5 21.5 25.5 29；
5、電纜截面(平方MM) 25-50 70-95 120-150 185- -240 300 400-500；

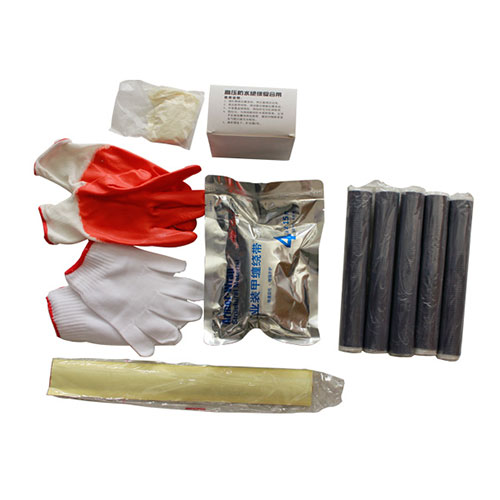

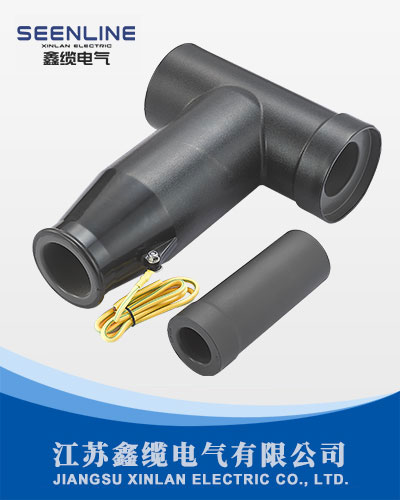

三、10kV歐式電纜插拔頭結構：
1、歐式插拔頭本產品采用美國進口橡膠制作，無毒，無味；下部的應力錐均勻了電纜終端的外屏蔽切斷處的電場；
2、上部的屏蔽型插拔頭使帶電部分全部密封絕緣，外表面有半導電屏蔽層，工作時外表面接地，可在水中安全運行。
四、歐式電纜插拔頭安裝:
安裝前先確認應力錐，壓接端子和電纜截面相符
1、電纜分相處理(見圖1)
1.1、按圖1尺寸剝?nèi)ル娎|外護套，長度為800-1200mm；按圖示尺寸距外護套端部20mm鋼鎧處綁扎幾圈銅扎線，并銼亮此段鋼鎧，沿扎線除去其余的鋼鎧，同時，除去距鋼鎧端部10nm以外的內護套，勿傷及銅屏蔽層。
注意:由于柜體尺寸的差異及安裝方式的不同，圖1給出的尺寸僅供參考，具體應根據現場實際情況確定!
1.2、清除填料，將三相分開，并用PVC帶臨時包繞銅屏蔽層端部，根據不同電纜截面，將三相稍加整形，中間一相(B相)應鋸短，使其三相平齊。
