圖文詳解10kV熱縮電纜終端頭安裝流程2020-05-05 10:41:00

10kV熱縮電纜附件中的附件絕緣、屏蔽、護層、雨罩及分支套等均稱為熱縮部件。它的電場控制均采用應力控制管或應力控制帶來實現。加熱工具可用丙烷氣體噴燈或大功率工業用電吹風機，在條件不具備的情況下，也允許采用丁烷氣體、液化氣或汽油噴燈。

在收縮管材時，一般要求從中間開始向兩端或從一端向另一端沿圓周方向均勻加熱，緩慢推進，以避免收縮后的管材沿圓周方向出現厚薄不均勻和層間夾有氣泡的現象。

10kv三芯電纜終端頭具體的安裝流程如下：

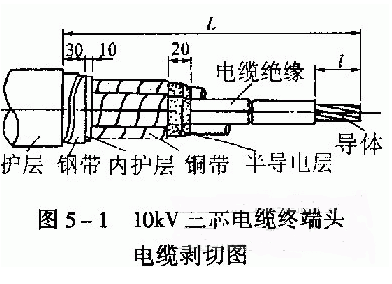

10kv三芯電纜終端頭電纜剝切圖見圖5—1。圖中，工為護套剝圖5—110kV三芯電纜終端頭電纜剝切圖切長度，戶內為550mm、戶外為750mm。j為端子孔深十10mm。

10kV熱縮電纜終端頭剝切示意圖

(1) 剝切電纜：按圖5—1所示尺寸剝去電纜外護層、鋼帶(若有鋼帶)和內護層。35kV單芯電纜外護層剝切長度為780mm，加上端子孔深再加10mm。

(2)剝切屏蔽銅帶和半導電層(對10kV三芯電纜)：從分支套指端上部50mm處開始剝去屏蔽銅帶。保留20mm半導電層外，其余剝去，保留的半導電層端部應按安裝工藝一般程序和要求處理。

(3)剝切線芯末端絕緣：按接線端子孔深加10mm的長度剝去線芯末端絕緣；對35kV電纜還需將絕緣末端削成30mm長的錐形。

(4)壓接接線端子：壓接后除去毛刺和飛邊。

(5)安裝應力管：用清洗劑擦凈絕緣表面。注意：擦過半導電層的清洗布不可再擦絕緣。在絕緣表面均勻地涂一層硅脂，套入應力管，應力管下端覆蓋到電線屏蔽銅帶上面(1OkV電纜為20mm，35kV電纜為30mm)。自下而上地加熱收縮，避免應力管與線芯絕緣之間留有氣隙。

(6)安裝絕緣管：用填充膠帶繞包應力管端部與線芯絕緣之間的階梯，使之為平滑的錐形過渡面。再用密封膠帶包繞分支套指端(二層)；對35kV單芯電纜包繞電纜外護層末端60mm一段(二層)。然后，套絕緣管(10kV三芯電纜套到分支套指端根部，35kV電纜套到外護層末端60mm處)，再由下向上加熱收縮。

(7)安裝密封管：切去多余長度的絕緣管，10kV電纜切到與線芯絕緣末端平齊，35kV電纜切到線芯絕緣錐面。接著用密封膠帶包繞填平接線端子壓坑以及電纜絕緣與接線端子之間的間隙，35kV電纜還應在接線端子壓接部分加熱縮襯管。最后，套密封管，加熱收縮。

(8)套標志管：將紅、綠、黃相色標志管套在接線端子壓接部位后加熱收縮。

(9)安裝雨罩：10kV三芯電纜先將三7L雨罩套在三相線芯上，離分支套分叉處約100mm處，加熱收縮固定，再套單孔雨罩，加熱收縮固定。雨罩數量如下：

10kV三芯電纜戶外終端頭安裝一只三孔雨罩，每相線芯上再加兩只單孔雨罩，戶內終端頭不裝雨罩。35kV單芯電纜戶外終端頭每相線芯安裝六只雨罩，戶內終端頭每相線芯安裝四只雨罩。

需要說明：

①當實際安裝的熱收縮附件產品結構和安裝工藝與上述內容有差異時，應按生產廠提供的安裝工藝說明書操作。

②35kV三芯擠包絕緣電纜熱收縮終端頭的電纜外護層和鋼帶剝切尺寸可參照35LV三芯油紙絕緣電纜瓷套式終端安裝工藝(第六講介紹)，線芯分叉處安裝熱收縮分支套，分開后的每相線芯用熱縮護套管保護，其他部分與單芯電纜熱縮終端頭相同。

③因為熱收縮材料只是在收縮溫度以上具有彈性，在常溫下是沒有彈性和壓緊力的，所以安裝以后的熱縮終端頭不應再彎曲和扳動，否則將會造成層間脫開，形成氣隙，在施加電壓時引起內部放電。

注：

如果將終端頭安裝固定到設備上時必須扳動或彎曲，則應在定位以后再加熱收縮一次，以消除因扳動或彎曲而形成的層間間隙。
