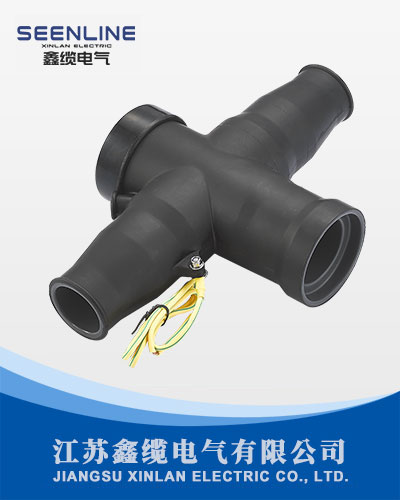

歐式前接頭安裝:
安裝前先確認應力錐，壓接端子和電纜截面相符：
1、電纜分相處理：
1.1、按圖1尺寸剝?nèi)ル娎|外護套，長度為800-1200mm;按圖示尺寸距外護套端部20mm鋼鎧處綁扎幾圈銅扎線，并銼亮此段鋼鎧，沿扎線除去其余的鋼鎧，同時，除去距鋼鎧端部10nm以外的內護套，勿傷及銅屏蔽層；
注意:由于柜體尺寸的差異及安裝方式的不同，圖1給出的尺寸僅供參考，具體應根據現場實際情況確定!
1.2、清除填料，將三相分開，并用PVC帶臨時包繞銅屏蔽層端部，根據不同電纜截面，將三相稍加整形，中間一相(B相)應鋸短，使其三相平齊；

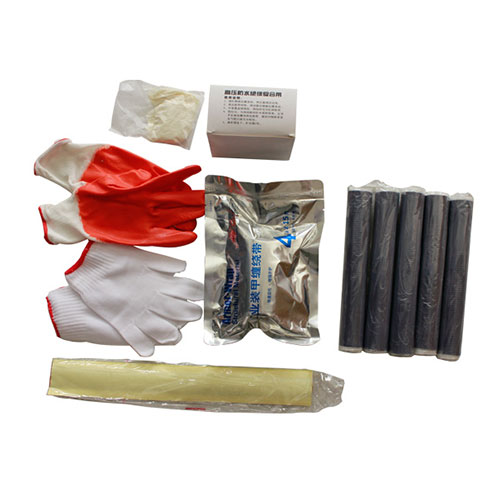

2、歐式前接頭防水處理；
3、剝切電纜:
剝?nèi)ザ嘤嗟臒?冷)縮絕緣管，露出銅屏蔽長195mm，然后從電纜頂端向下量185mm去除銅屏蔽，在從頂端向下量165mm去除半導電層，再從頂端向下量55mm去除絕緣層露出芯導體。用PVC帶臨時包繞導體線芯端部；
4、包繞半導電帶：
將半導電帶拉長約150%-6200%后在銅屏蔽與熱(冷)縮管交接處開始纏繞繞成寬20M，厚3 5MM的圓柱體；
5、清潔芯絕緣：
清潔芯絕緣表面，保證干凈，光滑，無凹痕，芯絕緣和半導電過度處要光滑圓整，不能有臺階或尖角。需在半導電與芯絕緣過渡處作3nm長的錐面。然后在芯絕緣端部倒3*45°的斜角。用清潔紙從上往下單方向一次性清潔電纜芯絕緣，不得反方向，并且清潔紙不得與金屬層及金屬屏蔽層接觸。注意:勿把導電顆粒帶到絕緣層上；
6、安裝應力錐：
用清潔紙將手洗凈，在芯絕緣和干凈的應力錐內孔內涂上硅脂然后用手將硅脂涂沫均勻，用力將應力錐(有半導電層的向下)推入電纜芯絕緣，直到應力錐下端緊貼半導電帶臺階為止。注意:不要讓尖銳物件劃傷或劃破橡膠件；所有橡膠件套入時必須在對應接觸部位分別抹上硅脂；
7、壓接線耳:
將端子插入電纜芯導體，端子孔方向?qū)?zhǔn)套管螺絲孔方向，用壓線鉗分三次壓緊端子，保護好應力錐，將端子壓接處的尖角毛刺挫去。
注意:線耳的螺孔方向應和絕緣套管孔方向一致；

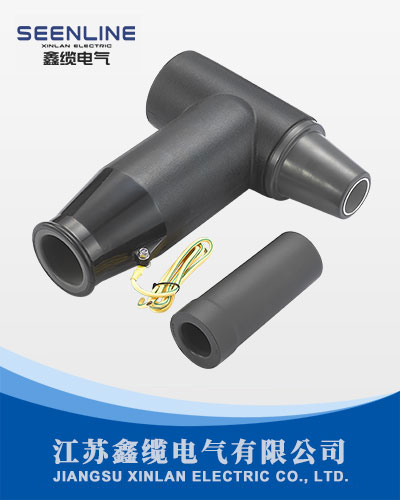

8、安裝屏蔽型前接頭:
8.1、用清潔紙分別清洗前接頭本體內部，應力錐表面，端子表面確保無雜質及導電顆粒.在前接頭內部及應力錐表面均勻涂上硅脂，將接頭推入裝有應力錐的電纜中直到接頭內屏蔽層與端子充分接觸為止(推動接頭時注意不要讓應力錐下移，接頭錐度長的一端對準套管方向)；
8.2、清潔長錐度端面內表面及套管，并均勻涂上硅脂.將M16*M12的雙頭螺栓旋入套管上，將接頭用力推入套管，依次裝上平墊，彈墊及螺母，用套簡扳手將螺母擰緊，力矩30NM。
注意:確認螺栓與端子孔位，如未對正，可能損壞螺紋或產生導電顆粒；
8.3、清潔短錐度內表面絕緣塞，并均勻涂上硅脂.將絕緣塞旋入短錐內，用專用工具旋緊，最后在絕緣塞后面裝上封帽；
8.4、按照同樣方法安裝其它二相電纜，各相接頭保持5mm以上空間距離；
8.5、固定電纜三叉部位，聯接所有地線接地，作好相色標記。
