電纜附件6-10kV油浸紙絕緣電纜熱縮型終端頭施工工藝2020-05-13 15:52:00

電纜附件6-10kV油浸紙絕緣電纜熱縮型終端頭施工工藝：

一、電纜附件-油浸紙絕緣電纜熱縮終端頭安裝工藝流程:

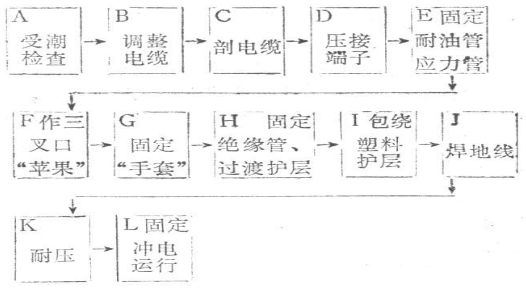

1、1-10KV油浸紙絕緣電纜熱縮戶內終端頭:

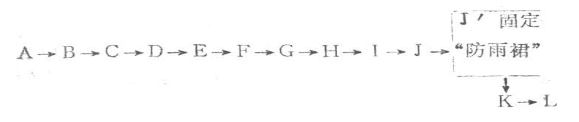

2、6-10KV油浸電纜熱縮戶外終端頭:

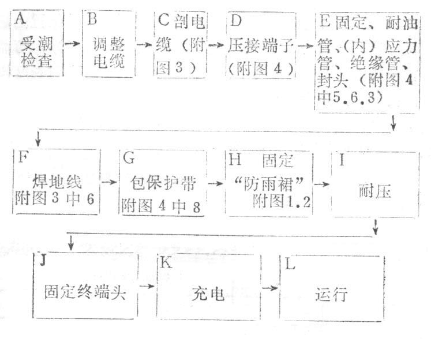

3、直流75KV單芯電纜戶內、戶外終端頭:

二、檢查電纜附件潮氣：

1、取樣:取樣工個必須清潔干凈，以防判斷錯誤。在電纜端頭50mm段取樣：

A)取芯線一段長100mm；

B)取貼芯線絕緣帶長100mm；

C)取貼鉛包紙絕緣帶100mm長；

2、檢查方法:依次將樣品插入150C電纜油(或130C變壓器油)中，如有嘶嘶、嗶剝聲或泡沫、說明受潮，可再截100mm長的電纜再試。直至無聲、無沫為止(或用火燒，如有聲響或冒沫說明受潮，否則認為沒受潮。)；

3、截去受潮端，測絕緣電阻及耐壓試驗，合格后方可開始制作電纜頭；

三、調正電纜附件:

先將需作電纜頭的電纜擺好，放在位置上，實測實量，一般要保留一定余度(留下個頭的余量)，彎曲半徑滿足本電纜要求的彎曲半徑，留夠作頭量(芯線長度按實際要求)，截去多余部分；

四、剖切電纜附件:

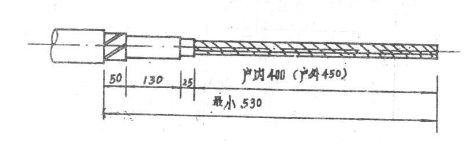

1、剖切尺寸下圖：

2、剖切工藝:

a、剖切尺寸按上圖，位置按設計和實際的實測實量，剖面(邊)應整齊無凸緣、毛刺；

b、切割中不損傷相鄰下層的絕緣或屏蔽層，用去污劑除凈剖面的細屑和油污；

c、部切工藝:剖切尺寸按上圖，位置按設計和實際的實測實量，剖面(邊)應整齊無凸緣，毛刺；

d、切割中不損傷相鄰下層的絕緣或屏蔽層，用去污劑除凈剖面的細屑和油污，剖切毛邊毛刺；

e、剝鉛套時，在切口先切2/3鉛皮厚的深痕，再在剝除側順軸向劃兩道至電纜端寬7-8mm、平行的、深為鉛皮厚2/3深痕，用螺絲刀自端頭挑起鉛條，沿痕卷(拉)掉鉛條，再剝鉛管，修鉛口毛邊使之正園光滑；

f、對于已剖好除污物的易損面，如主絕緣、屏蔽帶、均酒纏帶保護，防其污染和受潮；

g、在截面取熱縮管時，切口要正園、光滑、無毛刺，凸凹邊和裂痕，否則收縮時易撕裂。

3、自鉛口上25mm保留屏蔽層，其余部分同填充物一同割除，切時刀口應向電纜外不得碰傷芯絕緣、手有汗水應用酒精布清除，為了保持屏蔽層切口光滑整齊可用刀刃壓切口撕除，最后細修一遍；

4、核對芯線相序正確后，按實際接線情況扳彎芯線實測應保留長度，最短一相絕緣保留量不得小于350mm，余者切割掉；

五、壓接端子：

在芯線端測取端子接管深加5mm距離，切除此段絕緣。如果芯線截面為扇形，應用鉗口夾芯順線勁轉作成園形，除去屑、油污，套上端子，使其接管套至預定標記處，擺正拉線時端子導流板方向，用壓接鉗相應加模壓2-3/道壓痕，壓接時在壓模對口后停一分鐘， 使接管與芯壓口處充分形變，再卸模具；

六、固定耐油管：

將端子接管打毛，去凈油屑，用耐壓油膠填平主絕緣和端子壓道坑，趕凈空氣，端子接管亦加一層耐油膠(2-3mm)，去掉保護帶后用膠壓主絕緣10mm，套耐油(白)于芯絕緣上，管下口距鉛包50mm，上口至端 子接管口上壓10mm,自下向上收縮，熱縮溫度控制在110-140C之間，如用汽油噴燈注意保持火焰距離，不可過近，開始預熱時火焰慢慢接近，并左右，周圍的移動火焰，以保證其均勻收縮、排潮和趕凈空氣。

熱縮材料開始收縮時，火焰略向下移，即預熱下步將收縮的材料、這樣緩緩的收縮，直至全管收縮完了。當管全縮好則需通烤-一遍。 使縮包力均勻，表面光滑，無折皺并可見到內部輪廓，封口有少量膠擠出，最扣再用酒精布去凈灰末。

七、固定應力管，各相套應力管一只，其下口距鉛口80mm，自下向上縮包固定，工藝同5.6項要求；

八、作三叉口“蘋果”型：

取耐油膠揉成錐形，壓入三叉口內。自鉛口向下打毛70-80mm，去凈污屑見金屬光澤、鉛口稍加預熱，自應力管下口以下20mm處先分相，后統包“蘋果形”，包至鉛口下10mm。

其形似“蘋果”，其外徑大于電纜外徑15mm。包好后同時包鉛口處導電膠40mm寬，鉛口上下各20mm,再將“蘋果”稍加熱調整成形。

九、固定三叉手套:

先稍預熱鉛包、套手套盡力下壓，以滿足套內10mm鉛包量，先預熱、縮包“蘋果”型、縮包鉛包段，再縮手套分支；

十、固定絕緣管：

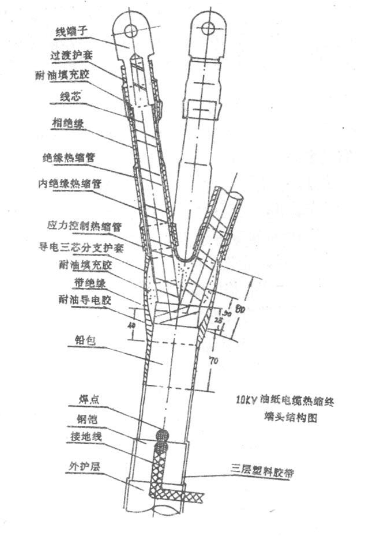

分相套管時，應使涂膠管口端向下套壓手指外面，自下而上縮包，上口壓過耐油管上口10mm余者切除。予熱端子接管位置見下圖示套過渡護套，相色應與相序一致， 工藝仿5.5.2項；

十一、焊地線：

位置見下圖。先將鋼帶、鉛包焊區除凈污銹見金屬光澤，再用銅線將地線綁扎鉛包上、和鋼帶上。在焊點涂上焊膏，用噴燈稍加預熱、烤焊料滴于焊點上，再用噴燈加熱堆積焊料使之熔而不淌，再用硬質布?jí)?、抹光成扁平焊點，待其冷卻后在裸露鉛皮鋼帶包繞三至四層塑料事保護層；

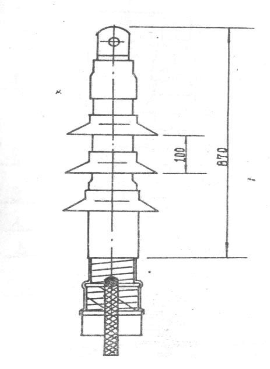

十二、戶外終端頭防雨裙安裝：

 戶外終端頭尺寸大于戶內終端頭，作法同戶內終端頭步驟相同，它只多一道 工序一一加裝防雨裙，見5.12 工藝流程。加裙作法是:將芯線分開后套三孔裙帶風落入其安裝位置，用噴燈加熱裙安裝孔，使之縮包芯線上，除凈污物。自三孔裙向上每相以100mm間距再縮裝二個單孔裙即可。但布置要均勻相互間不應碰觸，為此亦可稍加錯開點位置安裝。用酒精布去污，冷卻后耐壓合格，即可投入運行。

十三、直流75KV單芯電纜頭安裝：

剖切尺寸見附圖1.2，內部結構見附圖3.4，作法與10KV電纜頭相同。

若戶內電纜頭帶附件瓷套時，可不加雨裙。

直流75KV95mm2除塵器電纜戶內熱縮終端布置圖附圖1。
