二芯，三芯冷縮電纜附件的安裝步驟與單芯附件的安裝還是有很大的區別的，下面就讓我們來具體的介紹下二、三芯電纜附件是如何安裝的吧：

一、電纜預處理：

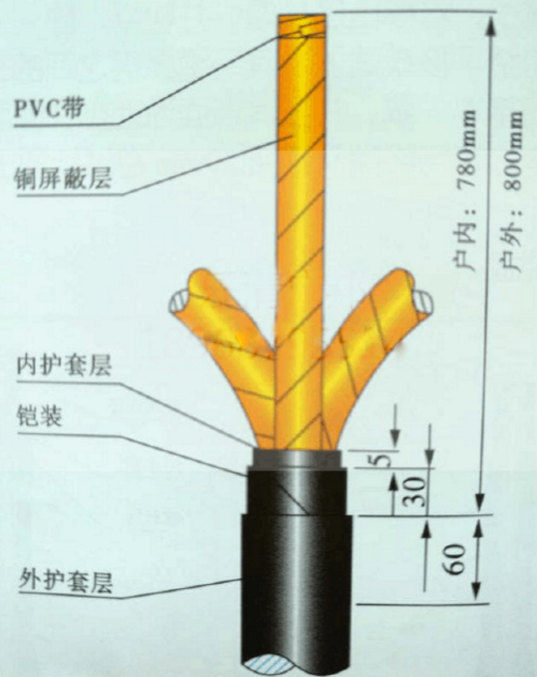

1.1、把預安裝的電纜端頭移置合適位置，剝除戶外套(戶內780mm，戶外800mm)，再距外護套端口30mm處開始剝除鎧裝(注：剝除前可用恒力彈簧繞上以便定位，剝好后再取下)。距鎧裝5mm處開始剝除內護套及襯墊層，并用PVC膠帶將每相端頭的銅屏蔽臨時包好，分開三組；

1.2、從戶外套端口向下60mm內的外表面及留下的鎧裝砂光，并擦洗干凈。

二、安裝接地線：

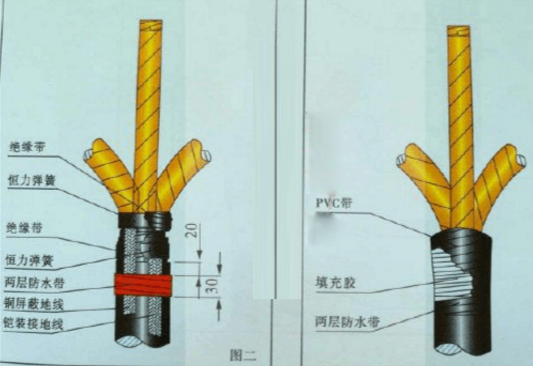

2.1、護套扣往下20mm處繞包兩層防水帶，寬度約為30mm；

2.2、用恒力彈簧將第一根接地線固定在鋼鎧上，并將恒力彈簧及接地線尖角用絕緣帶繞包兩層。(注：固定時可將接地線一端橫向拉薄，對在外護套端口處先繞兩圈恒力彈簧，再將接電線反折回來壓平，繞完其余恒力癱瘓管，這樣接地線不容易被拉出。若為無鎧電纜，此步驟可省略)；

2.3、安裝第二根接地線時，先將接地線一端纏繞在銅屏蔽層根部，然后與第一根成對角位置引出，再用恒力彈簧固定。并將恒力彈簧及接地線尖角用絕緣帶繞包幾層；

2.4、在第一層防水帶上再繞包第二次防水帶，把接地線夾在中間，以防水氣沿接地線空隙進入；

三、安裝三指套及冷縮管：

3.1、在整個接地區域(即三岔口處)用填充膠纏繞，形成三叉口處銷大小端小的倒錐形，再在填育膠處纏繞一層PVC帶；

3.2、把三指套套在電纜三叉口根部，逆時針方向抽出三指套根部支撐條，再抽出三指支撐條。 3.3用PVC 將接地編織帶固定在電纜外護套層；

3.4、套入冷縮管與三芯指套搭接20mm，逆時針抽出支撐條，使其自然收縮；

四、安裝終端頭：

4.1、冷縮管端口往上，留15mm的銅屏蔽帶，其余切除；

4.2、銅屏蔽帶口往上，留15mm的半導電層，其余剝除。(注：剝切時切勿劃傷絕緣層。如果已經劃傷可用砂紙打磨平整。)；

4.3、打磨半導電層斷口處，形成錐度與絕緣層光滑過渡(如圖五A所示)；

4.4、用清潔紙擦洗半導電層和絕緣層。(注：絕緣層上切勿余留導電物質)；

4.5、用半導電帶將同屏蔽包裹二層，從冷縮管口繞至半導電層5mm；

4.6、從冷縮管端口向下量取尺寸A(戶外30mm),用PVC帶繞包幾層作一標識，為終端頭的安裝定位基準與分相所用；

4.7、將硅脂均勻的涂在絕緣層上，套入冷縮終端頭上，定位于PVC標示處，逆時針抽出支撐條，使終端頭自然收縮，擦去溢出的硅脂；

五、安裝接線端子及密封管：

5.1、終端口端口往上，留接線端子孔深加5mm，其余電纜切掉；

5.2、終端口端口往上，留5mm的絕緣層，其余絕緣層剝除；

5.3、套入接線端子，對稱壓接幾道，并銼平，砂光尖角，清洗干凈；

5.4、用防水膠帶繞平接線端子及其與絕緣層之間的空隙凹坑，纏繞外徑與絕緣層基本一致，并在其表面涂上少許硅脂；

5.5、套入冷縮密封管與終端頭搭接20mm逆時針抽出支撐條，使其自然收縮。
