10kV冷縮電纜附件的基本組成如下：外護套、鋼鎧、內護套、銅屏蔽和三相電纜線芯；線芯由外至內包括銅屏蔽、外半導電層、絕緣層、內半導電層和線芯。
下面來具體介紹下冷縮電纜附件終端頭的現場制作：
1、電纜預處理：把電纜放置在預定的位置，開剝外護套。用美工刀環形切割外護套，并從前往后劃開。方可切開外護套。

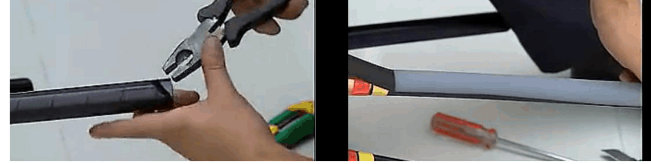

2、用恒力彈簧包裹住鋼鎧，包裹位置為外護套環切處。用一字螺絲刀慢慢將鋼鎧撬起，如果包裹太緊導致螺絲刀塞不進去，可以從電纜前端將鋼鎧松開少許，或用小錘將螺絲刀捶打。撬起后改用老虎鉗夾緊撕開鋼鎧(鋼鎧有兩層)。
3、沿撕開處向前1厘米左右，環形切割內護套，并從前往后劃開，方可切開內護套。注意切割時切勿用力過猛，以免傷及里面的銅屏蔽層，甚至是絕緣層。
4、割掉填充物。注意切割時要從前往后割，以免傷及銅屏蔽和絕緣層。分開三根線芯后，注意將線芯頭部用包布包裹，以免銅屏蔽散開。

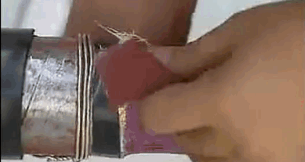

5、用砂紙打磨鋼鎧和銅屏蔽層。

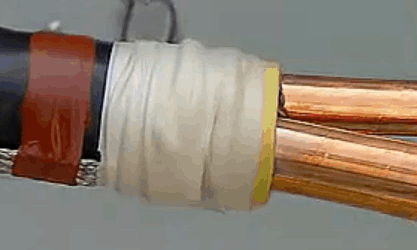

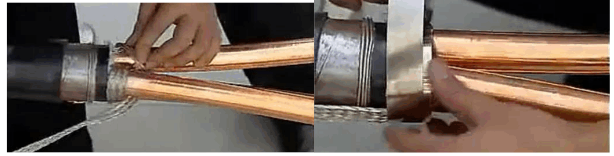

6、將接地編織線線纏繞在交聯線芯分叉處，向后收緊編織線，并套上恒力彈簧。在鋼鎧處同樣用恒力彈簧固定住編織線，向后用力收緊。兩條編織線要有一定距離，以便之后做實驗方便。接地時兩條編織線可以在同一處接地。在兩個恒力彈簧上分別纏繞幾層包布，以進一步保證彈簧不會松脫。
7、在恒力彈簧及其之間纏繞若干條填充膠，使其外觀平整，略呈蘋果形。并在三芯電纜分叉處，把密封膠撕成小塊，揉成團團之后填充進分叉的根部。
8、在鋼鎧恒力彈簧向后一段距離處包裹一層密封膠。以加強防水密封。

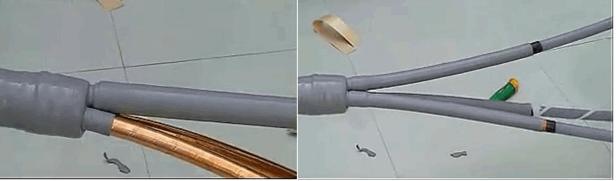

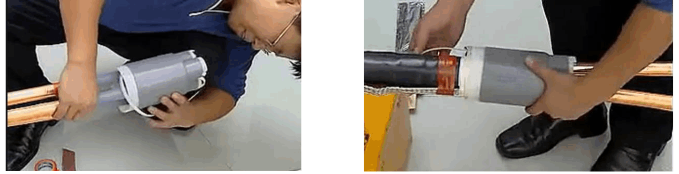

9、安裝冷縮三指套。將三指套從線芯分叉處，套到電纜根部。將三指的線芯抽出少許，使其略微頸縮。壓緊三指套，抽出塑料支撐條，先收縮根部，再收縮三根指套。

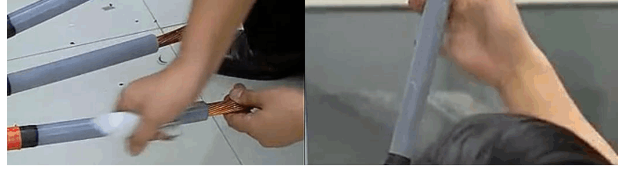

10、安裝冷縮管：抽條時手U幣壓拉著未收縮的冷縮管，使其自然收縮。
11、將電纜定好位置，確定好長度，剪去多余的電纜。

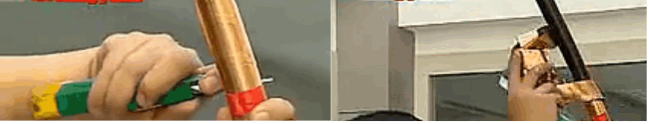

12、按照標尺，在剝除銅屏蔽處纏繞包布后，在標記處環切，剝除銅屏蔽。注意，理想的切割深度應只有銅屏蔽厚度的三分之二，以免傷及絕緣層。用手將銅屏蔽剝下。

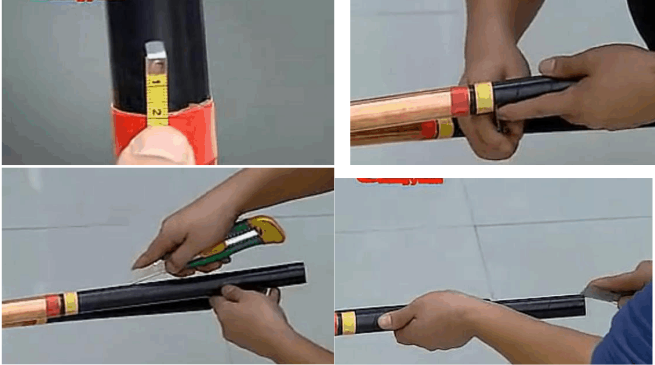

13、在銅屏蔽上端，按照標尺量定距離，環切，并自下而上切割外半導電層。注意切割力度一一力度不宜過小，否則將難以撕開半導電層；力度也不宜過大，否則將劃傷主絕緣層。至電纜頂部，可用力切一刀，以方便撕開。

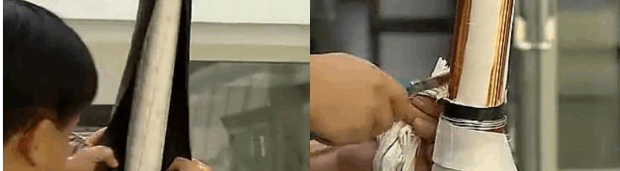

14、從電纜頂部，用老虎鉗或斜口鉗撕開半導電層，并向后撕拉。撕至電纜根部時，改為橫撕。

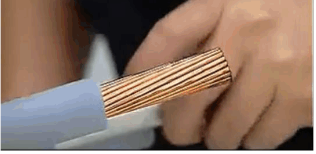

15、用銅鼻子量出線芯的長度，環切絕緣層。再向上豎切，露出線芯。

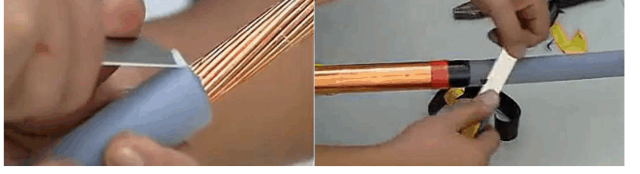

16、在絕緣層端口處，斜45度倒角環切。然后在外半導層切割倒角。
17、用砂紙打磨絕緣層，再打磨半導電層。注意要先打磨絕緣層，再打磨半導電層，切忌不可用打磨過半導電層的砂紙打磨絕緣層，以免半導電顆粒沾上絕緣層，導致絕緣性能下降。
18、用電纜清潔紙擦拭電纜，注意要從上往下擦，不要用同一張清潔紙反復擦拭。同樣為避免半導電顆粒沾上絕緣層。擦拭時注意不要讓臟東西沾上絕緣層。擦拭完后均勻涂抹硅脂膏。

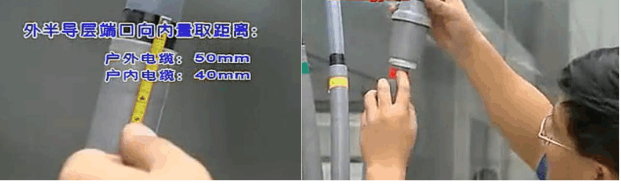

19、安裝冷縮終端頭，具體位置以說明書為準。
20、壓接銅鼻子，注意要從上往下壓。因為金屬在體積不變的情況下，橫截面縮小，長度會增加。若從下往上壓接，會在頂部產生空隙。
21、在銅鼻子和露出的絕緣層上纏繞密封膠。外觀要圓潤平整。

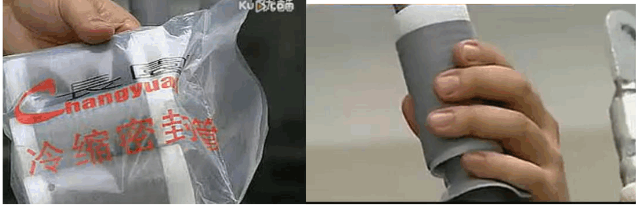

22、安裝冷縮密封管。
23、10kV冷縮電纜終端頭至此完成。
