冷縮電纜附件冷縮頭的作業指導2019-06-20 11:21:00

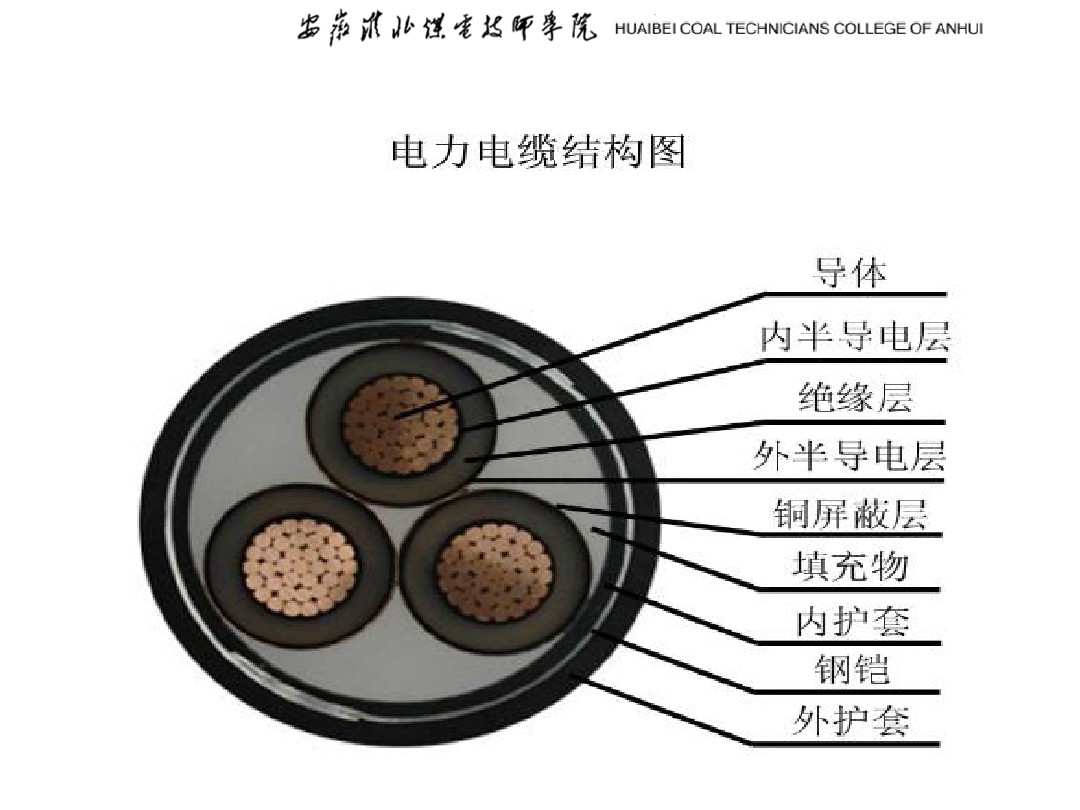

冷縮電纜附件冷縮頭制作的基本工藝流程：

一、剝冷縮電纜附件電纜頭外護套：

將電纜校直、擦凈。剝?nèi)陌惭b位置到接線瑞子的外護套(可將恒力彈簧暫時繞在外護套切斷處，以方便剝?nèi)ネ庾o套）；

二、鋸冷縮電纜附件電纜頭鋼鎧：

暫用恒力彈簧順鋼鎧將鋼鎧扎住，然后順鋼鎧包緊方向鋸一環形深痕，(不要鋸斷第二層鋼鎧,防止傷到電纜)，用一字螺絲刀撬起(鋼鎧邊斷開)，再用鉗子拉F并轉松鋼鎧，脫出鋼鎧帶，處理好鋸斷處的毛刺。整個過程都要順鋼鎧包緊方向，不能讓電纜上的鋼鎧松脫；

三、剝冷縮電纜附件電纜頭內護套：

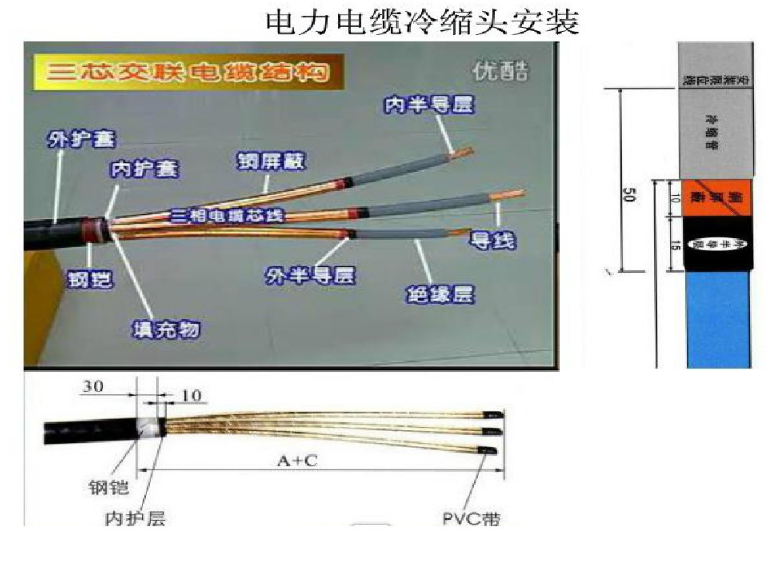

關鍵點:防止劃傷銅屏蔽、留鋼鎧30mm、內護套10mm，并用扎絲或PVC帶纏統鋼鎧以防松散。鋼屏蔽端頭用PVC帶纏緊，以防松散和劃傷冷縮管；

四、安裝冷縮電纜附件電纜頭鋼鎧接地線：

將三角墊錐用力塞入電纜分岔處，除去鋼鎧上的油漆、鐵銹，用大恒力彈簧將鋼鎧地線固定在鋼鎧上。為固定牢固，地線應預留10~20mm，恒力彈簧纏統一同后，把預留部分反折，再用恒力彈簧纏繞；

五、冷縮電纜附件電纜頭纏填充膠：

自斷口以下50mm至整個恒力彈簧、鋼鎧及內護層，用填充膠纏繞兩層，三岔口處多纏-層，這樣做山的冷縮指套飽滿充實；

六、固定銅屏蔽接地線：

將一端分成三股的地線分別用三個小恒力彈簧固定在三相銅屏蔽上，纏好后盡量把彈簧往里推。將鋼鎧地線與銅屏蔽地線分開，不要短接；

七、安裝冷縮電纜附件冷縮3芯分支: ( 按電纜附件說明書的要求進行)；

八、套裝冷縮護套管:(按電纜附件說明書的要求進行)；

1、可在填充膠及小恒力彈簧外纏一層黑色自粘帶，使冷縮指套內的塑料條易于抽出；

2、將指端的三個小支撐管略微拽出一點(從 里看和指根對齊），再將指套套入盡量下壓，逆時針將端塑料條抽出；

3、清潔屏蔽層后，在指套端頭往上100mm之內纏繞PVC帶，將冷縮管套至指套根部，逆時針抽出塑料條，抽時用手扶著冷縮管末端，定位后松開，不要一直攥著未收縮的冷縮管，根據冷縮管端頭到接線端子的距離切除或加長冷編管或切除多余的線芯。

九、剝冷縮電纜附件電纜頭銅屏蔽層：

在電纜芯線分叉處做好色相標記，按電纜附件說明書，正確測量好銅屏蔽層切斷處位置，(用PVC帶包一下， 防止銅屏蔽層松開)，或在切斷處內側用銅絲扎緊，順銅帶扎緊方向沿銅絲用刀劃一淺痕(注意不能劃破半導體層! )，慢慢將銅屏蔽帶撕下，最后順銅帶扎緊方向解掉銅絲。

十、剝冷縮電纜附件電纜頭外半導電層：

在離銅帶斷口10-20mm處(以說明書規定尺寸為準)為外半導電層斷口，斷口內側包一圈膠帶作標記。

1、可剝離型外半導電層處理方法：

a、在預定的半導電層剝切處(膠帶外側)，用刀劃一環痕，從環痕向未端劃兩條豎痕，間距約10mm；

b、然后將些條形半導電層從未端向環形痕方向撕下(注意，不能拉起環痕內側的半導電層1 )，用刀劃痕時不應損傷絕緣層，半導電層斷口應整齊；

c、檢查主絕緣層表而有無刀痕和殘留的半導電材料，如有應清理干凈。

2、不可剝離型外半導電層處理方法：

從芯線未端開始用玻璃刮掉半導電層(也可用專用刀具)，在斷口處刮一斜坡，斷口要整齊，主絕緣層表而不應留半導電材料，且表而應采用砂帶打磨光滑。(35kV電纜的外 屏蔽多為不可剝離型)

十一、安裝冷縮電纜附件接線端子：

1、測量好電纜固定位置和各相引線所需長度，鋸掉多余的引線；

2、測量接線端子壓接芯線的長度，按尺寸剝?nèi)ブ鹘^緣層，壓接線端子；

3、銼除接線端子壓接毛刺、棱角，并清洗干凈。

十二、冷縮電纜附件電纜頭清潔主絕緣層表面：

用專用清潔劑擦凈主絕緣表面的污物，清潔時注意應從絕緣端擦向外半導層端，一般不要 反向擦，以免將半導電物質帶到主絕緣層表而；

十三、安裝冷縮電纜附件冷縮電纜終端管：

用填充膠將瑞了壓接部位的間隙和壓痕纏平。將冷縮管終端套入電纜線芯并和限位線對齊，輕輕拉動支撐條，使冷縮管收縮；

十四、冷縮電纜附件電纜頭密封端口：

分別在收縮后各相冷縮管和冷縮指套的端口處包繞半導體自粘帶。這樣，既能使冷縮管外半導體層與電纜外半導體屏蔽層良好接觸，又能起到軸向防水防潮的作用。
