冷縮電纜附件終端頭的接地工藝標準2019-06-20 11:34:00

一、給冷縮電纜附件終端頭安裝鋼鎧接地線：

1、將三角墊錐用力塞入電纜分岔處，除去鋼鎧上的油漆、鐵銹，用大恒力彈簧將鋼鎧地線固定在鋼鎧上。為固定牢固，地線應預留，恒力彈簧纏統(tǒng)一圈后，把預留部分反折，再用恒力彈簧纏繞；

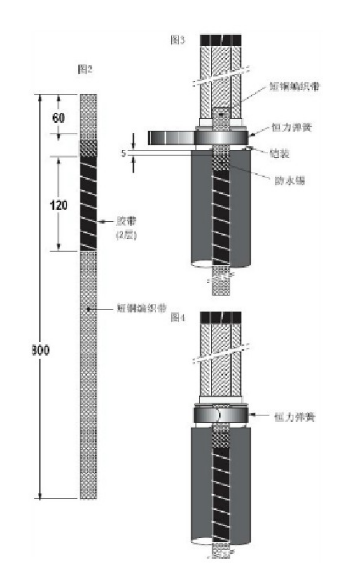

2、在短銅編織帶的防水錫處起，向下包繞2層(50%重疊) ,長度為120mm的膠帶。( 圖2)將編織帶的防水錫定位在距高外護套末端5mm處；( 圖3)

3、先將一層恒力彈簧繞過銅編織帶，包繞在鎧裝上。然后把恒力彈簧以上部分的編織帶向下折，將整個恒力撣簧余下的部分包繞在鎧裝和銅編織帶上；( 圖4)

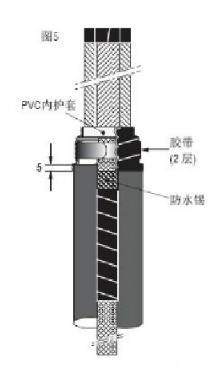

二、給冷縮電纜附件終端頭包繞2層膠帶(50%重委) :

由PVC內(nèi)護套切口處開始，直至包繞了外護套5mm的為止( 防水錫的頂端)；

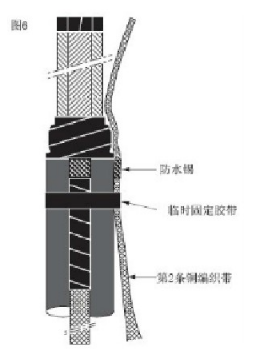

三、將第2條銅編織帶的防水錫與包繞好的膠帶對齊(如圖6)，用膠帶在下面將其臨時固定：

注:兩個錒編織帶不要 互相接觸。這是為了分別接地。

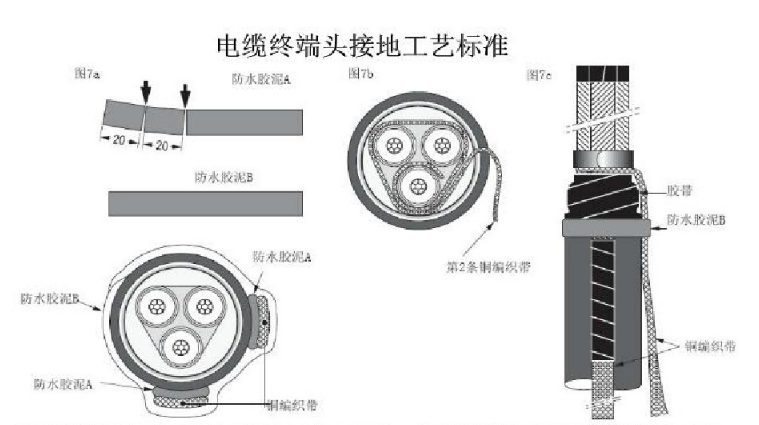

四、從防水膠泥A上切F2小塊防水膠泥(大約20mm)，將它們分別放在兩個銅編織帶的防水錫下面，其余的膠泥待用：(7a)

1、將第二條鋼編織帶(如圖7b)包統(tǒng)在三芯銅屏蔽上,剪下去多余的部分，然后用恒力彈簧將其固定；

2、將防水膠泥B包繞在電纜外護套及銅編織帶上,膠泥可適度拉長并完全包繞在電纜外護套上。將臨時固定的膠帶去除。
