35kV冷縮電纜附件單芯電纜終端頭制作工藝：

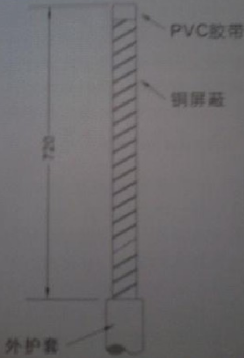

一、將電纜調直固定，從電纜末端量取720mm，剝?nèi)ネ庾o(hù)套。用PVC膠帶在線芯端部臨時包繞，防止銅屏蔽層脫落；

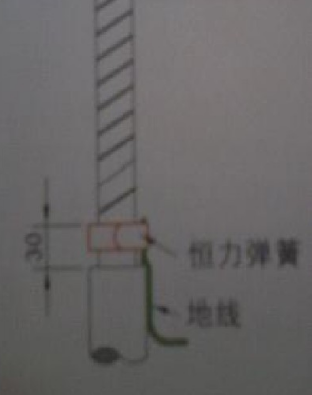

二、用砂紙打磨銅屏蔽層表面，用恒力彈簧將地線固定在銅屏蔽層上，可將地線的端頭反卡在恒力彈簧圈層間；

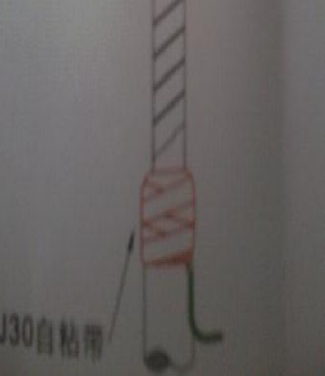

三、在恒力彈簧和銅屏蔽層間包繞幾層J-30絕緣自粘帶。包繞時與電纜外護套齊平即可，并在其外面包繞一層PVC膠帶；

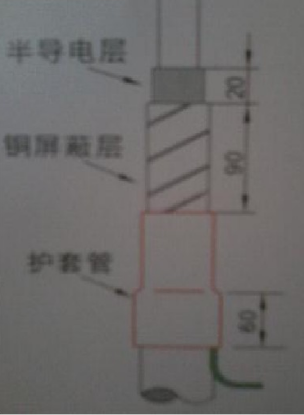

四、先將護套管內預留的拉條向外露出，套入護套管，搭接于電纜外護套上60mm,拉出支撐條使之收縮，保留護套管以上90mm銅屏蔽層其余剝?nèi)?，保留銅屏蔽層斷口20mm半導電層其余剝?nèi)ィ?/p>
注意:
抽出支撐拉條過程中，為避免支撐螺旋管卷曲而折斷，應按逆時針方向環繞向外拉出。
五、將半導電層邊沿倒角、打磨,呈平滑過渡，在半導電層和銅屏蔽層之間包繞半導電帶搭接銅屏蔽層15mm， 搭接半導電層5mm；

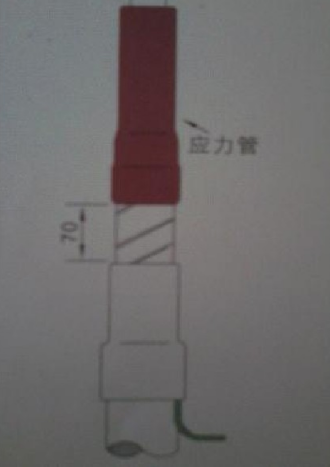

六、套入應力管，應力管下邊緣距外護套上邊緣70mm，拉出支撐條收縮；

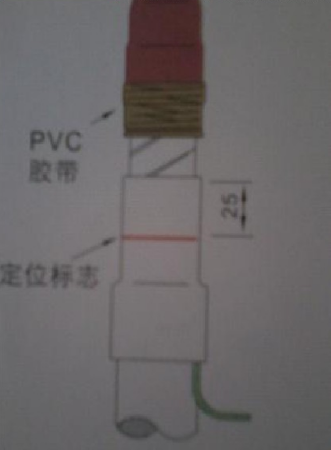

七、用PVC膠帶把應力管下端綁緊在銅屏蔽層上，并在PVC膠帶和應力管表面均勻涂抹一層硅脂膏。在離護套管端口25mm處做一-終端管的定位標志；
八、在線芯絕緣處均勻涂抹一層硅脂膏，注意不要涂在半導電層和半導電帶上。套入戶外冷縮終端管，抽出拉條少許，使戶外終端對準定位標志使管的底部即與護套管搭接25mm，用手把握管材,拉動抽條當管材收縮到護套管上時立即停止拉動，校正位置后再拉出支撐條使之收縮；

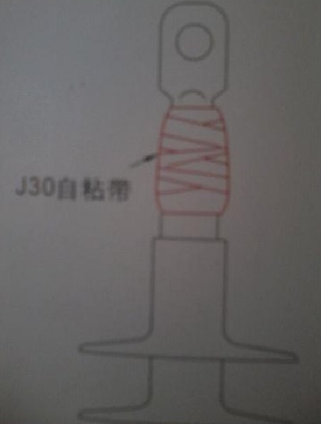

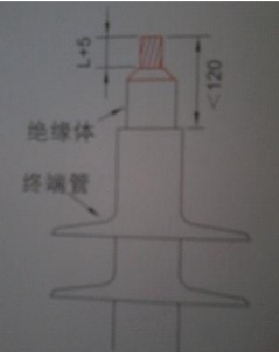

九、從電纜終端的頂端向上量取接線端子深+5mm，( 絕緣體部分過長時要切除)，剝?nèi)ゾ€芯絕緣，并將線芯絕緣削成鉛筆狀。套入接線端子并壓接，去除棱角、毛刺，清潔表面，在接線端子、線芯絕緣之間隙處包繞防水密封膠，直至與線芯絕緣齊平；

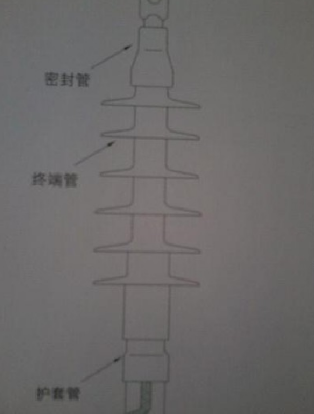

十、套入密封管，抽去螺旋支撐條，搭接終端管25mm使之均勻收縮。
