高壓冷縮電纜附件是由中低壓附件發展過來的。因此，110kV及以上交聯聚乙烯絕緣電纜終端和中間接頭的品種，與35kV及以下電纜終端和中間接頭的品種類似。下面重點介紹下冷縮電纜附件中電纜終端與中間接頭的相關概念：
一、冷縮電纜附件終端的介紹：
110kV及以上冷縮電纜附件交聯聚電纜終端的主要品種為戶外終端、GIS終端（安裝在全封閉組合電器內，又稱SF6氣體終端）和變壓器終端（安裝在變壓器油箱內，又稱油中終端）。
目前，國外110-345kV電壓等級用的冷縮電纜附件交聯電纜終端主要型式為預制橡膠應力錐終端（簡稱預制型終端），更高電壓等級的交聯電纜終端采用硅油浸漬薄膜電容錐終端（簡稱電容錐終端）。早期在110kV電壓等級曾使用過的繞包型等其他類型的終端，現在已經很少使用。
二、冷縮電纜附件中間接頭的介紹：
110kV及以上交聯冷縮電纜附件中間接頭，按照它的功能，以將電纜金屬護套，接地屏蔽和絕緣屏蔽在電氣上斷開或連續分為絕緣接頭與直通接頭。無論是絕緣接頭或直通接頭，按照它的絕緣結構分有繞包型接頭（TJ）、包帶模塑型接頭（TMJ）、擠塑模塑型接頭（EMJ）、預制型接頭（PJ）等類型。
預制橡膠應力錐終端和預制型中間接頭是國內目前使用的高壓交聯冷縮電纜附件的主要型式。

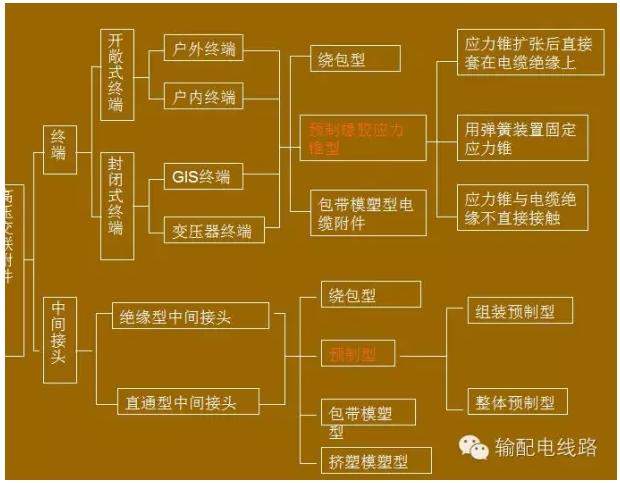

三、110kV冷縮電纜附件中間接頭的分類圖示：
四、110kv冷縮電纜附件的定義：
戶外終端:在受陽光直射或暴露在氣候環境下或兩者都存在的情況下使用的終端。

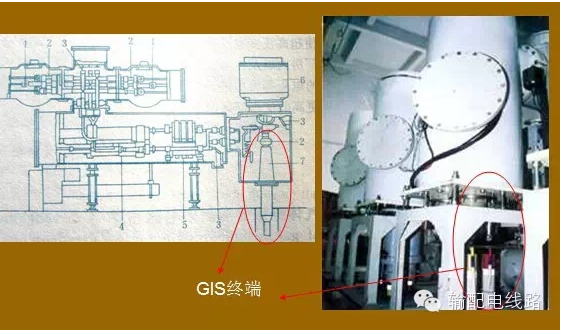

GIS 終端:安裝在氣體絕緣封閉開關設備內部以SF6氣體為外絕緣的電纜終端。
油浸終端:安裝在油浸變壓器油箱內以絕緣油為外絕緣的液體絕緣部分的電纜終端。
直通接頭：連接兩根電纜形成連續電路的附件，用于電纜線路接頭處直接接地場合。
絕緣接頭：將電纜的金屬套，接地金屬屏蔽和絕緣屏蔽在電氣上斷開的接頭，用于電纜線路金屬護套交叉互聯場合，減少護層損耗。
整體預制橡膠絕緣：集應力錐、傘裙和絕緣層于一體，成為一個整體預制件。

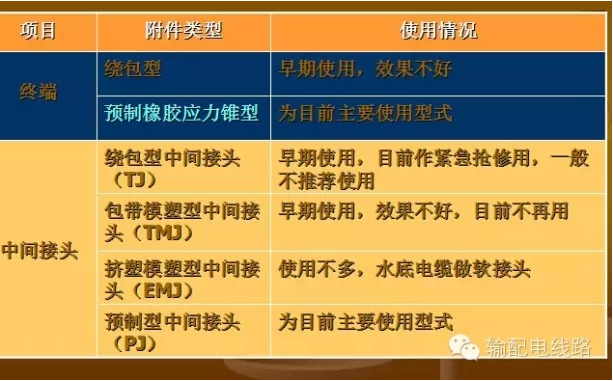

五、高壓交聯冷縮電纜附件使用情況：

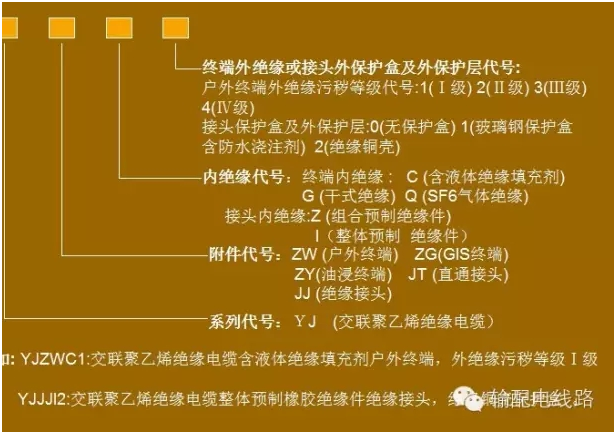

六、110kV冷縮電纜附件系列的型號及命名：

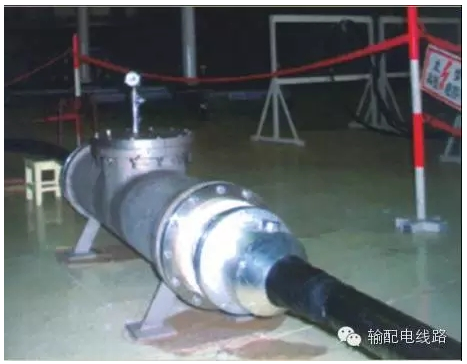

七、110kV冷縮電纜附件應用實例：
