電纜附件產品介紹：
本文主要講解電纜附件電纜線路的構成、線路示意圖及作用。
電纜附件線路的構成：
1、電纜本體:指除去電纜接頭和終端等附件以外的電纜線段部分；
2、電纜附件:電纜終端、電纜接頭等電纜線路組成部件的統稱；
3、電纜附屬設備:避雷器、接地裝置、供油裝置、在線監測裝置等電纜線路附屬裝置的統稱。
4、電纜附屬設施:電纜支架、標識標牌、防火設施、防水設施、電纜終端站等電纜線路附屬部件的統稱。

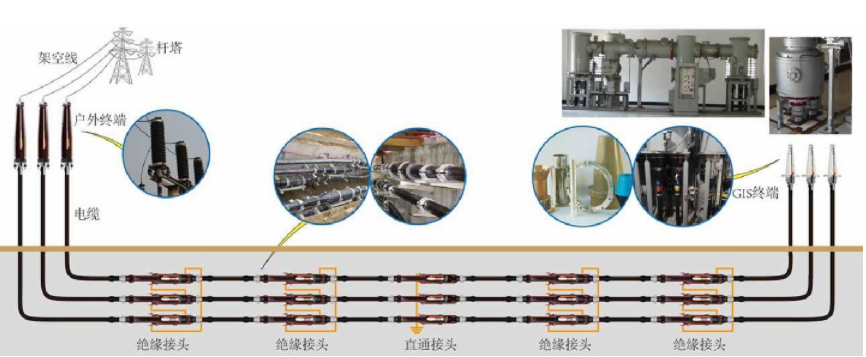

電纜附件線路示意圖
電纜附件的作用：
1、電纜附件是電纜線路中不可或缺的組成部分,沒有附件電纜是無法工作的；
2、電纜附件是電纜線路中各種電纜的中間連接及終端連接；
3、它與電纜一起構成電力輸送網絡；
4、電纜附件依據電纜結構的特性,既能恢復電纜的性能,又保證電纜長度的延長及終端的連接；
5、當電纜與其他電力設備連接或電纜與電纜連接時,需將高壓電纜剝?nèi)ヒ欢ㄩL度金屬護套和絕緣屏蔽層,當導體施加電壓后，在絕緣屏蔽層與絕緣層交界處產生電場集中現象；
6、電纜附件最重要的作用就是解決電場集中現象,降低絕緣屏蔽斷口處的場強，保證電力電纜及附件的可靠運行；
7、控制電場集中主要方法有以下三種:

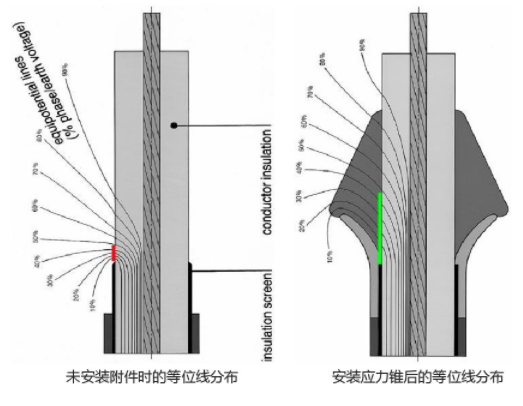

第一種是幾何結構法,增加等效半徑,即應力錐結構；
第二種是電氣參數法,增加周圍媒質介電常數,即應力帶、應力管結構；
第三種電容法,即電容錐。
電纜附件幾何結構法：
幾何結構法主要體現形式是應力錐結構，其應力錐主要由絕緣和半導電兩部分組成,其中絕緣部分用以增強電纜絕緣,半導電部分與電纜絕緣屏蔽層結合,以控制電場分布。
應力錐結構是普遍采用的結構形式，應力錐的材料為橡膠,三元乙丙橡膠或硅橡膠。
電纜附件電氣參數法：
（1）電氣參數法是通過控制材料的特殊電氣參數，如高介電常數c>20 ,體積電阻率ρv為108_ -1012Q.cm ,應控管安裝在附件中,使電場中電力線在兩種不同介電常數介質的界面上遵循一定的折射規律；

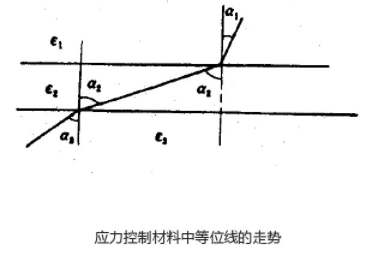

（2）兩種介質的介電常數差別越大,發生折射的角度也越大,當高介電常數的材料有一定厚度時,電力線在另- -面的位移就大,位移越大,沿面場強越??；
（3）電氣參數法的主要結構有應力帶、應力泥、應力管,應力管結構又分為熱縮型、冷縮型,此類型產品主要應用與中低壓電纜附件,高壓電纜附件未見應用案例(水終端類似,水是高介電常數)。

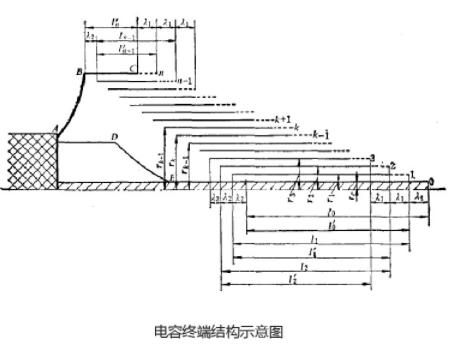

電纜附件電容控制法：
1、在交流電場下電容分壓原理,在終端上附加一些電容器,強制電場強度軸向均勻分布,可以充分效利用電纜終端的高度減小電纜終端的外徑。電容式終端多用于超高壓電纜附件,如500 kV充油及交聯電纜附件；
2、電容極板越多,電力線的分布余額均勻,沿面場強越小；
電纜附件三種控制電場集中的方法比較：
1、應力錐(幾何控制法)結構簡單,工廠預制成型,便于質量控制,是國內外較常采用的一種方法；
2、電氣參數法控制電場分布有體積小、結構簡單等優點,但對于超高壓電纜來說，應力層中材料參數的選擇至關重要,體積電阻率選擇太小,會使應力層在運行時電阻電流發熱而老化,同時介電常數過大,電容電流也會產生熱量而使應力層發熱老化,故必須根據電壓等級選擇應力材料參數；
3、電容控制法結構復雜,對安裝質量要求高,但電場分布均勻,電氣性能穩定,主要用于500kV及以上充油電纜和交聯電纜終端。
