電纜附件規格類型及相關命名方式2020-03-19 10:56:00

電纜附件規格類型及相關命名方式：

一、電纜附件的規格：

1、電纜附件規格由額定電壓、適用電纜的相數及導體截面積表示。附件規格應與所配套的電纜導體截面相適配；
2、GIS終端及油浸(變壓器)終端的規格應與其所配套設備的額定電壓及額定電流相適配；
3、電纜附件的表示方式：
產品用型號、規格(額定電壓、相數、適用電纜截面)及標準號表示。
示例1：導體標稱截面積1 000 mm't、額定電壓127/220 kV.交聯聚乙烯絕緣電力電纜用液體填充絕緣瓷套管終端，外絕緣污穢等級c級,表示為:YJZWY2 127/220 1X 1000 GB/T 18890.3- -2015.
示例2:導體標稱截面積630 mm'、額定電壓127/220 kV、交聯聚乙烯絕緣電力電纜用干式絕緣GIS終端,表示為:YJZGG 127/220 1X 630 GB/T 18890.3--2015.
示例3：導體標稱截面積1600mm2、額定電壓127/220kV、交聯聚乙爛銫緣電力電纜用整體預制橡膠絕緣件絕緣接頭,絕緣銅殼外保護盒,表示為1YJJI2 127/220 1X 1600 GB/T 18890.3- -2015。

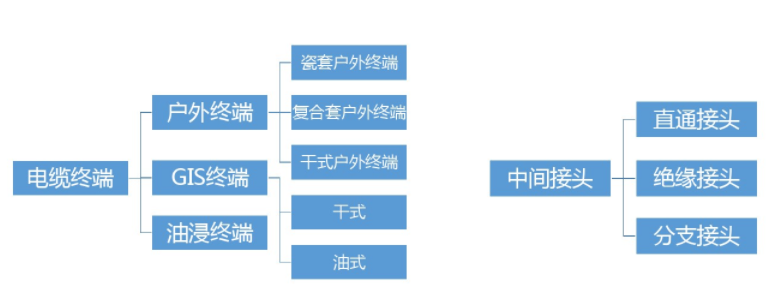

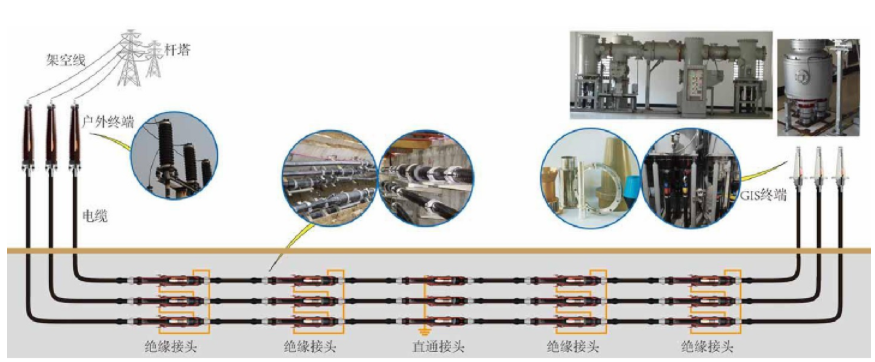

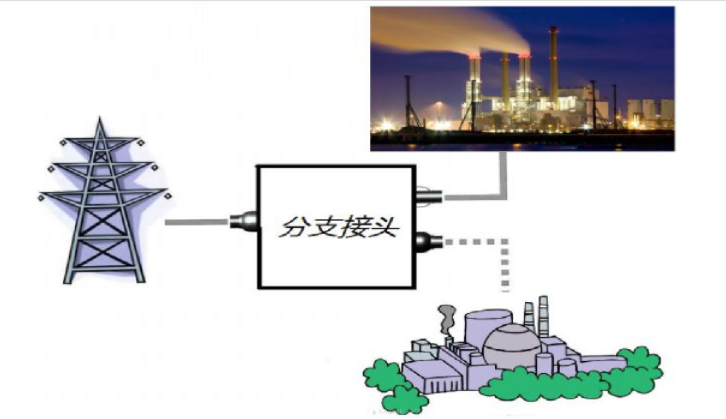

二、電纜附件的分類方式：

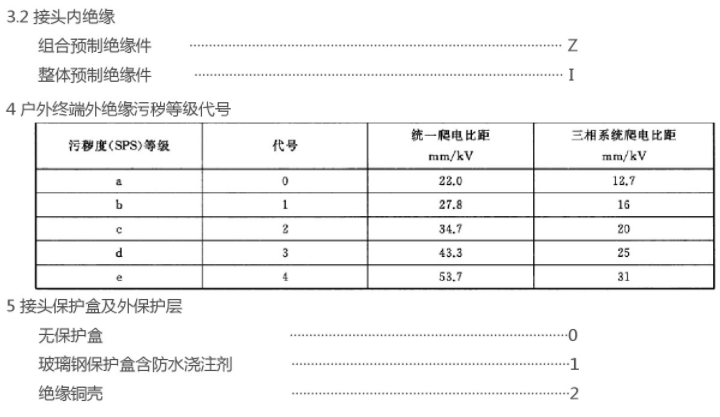

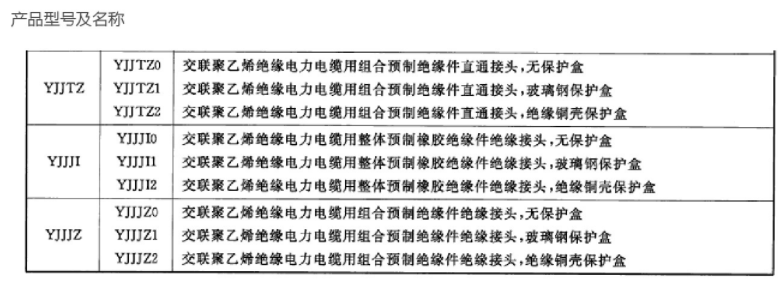

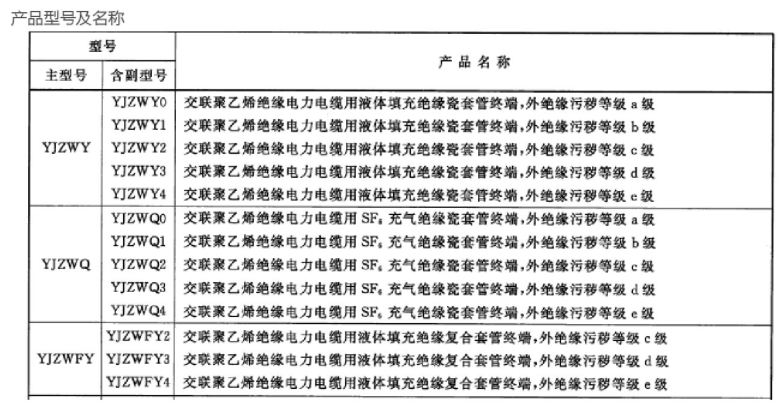

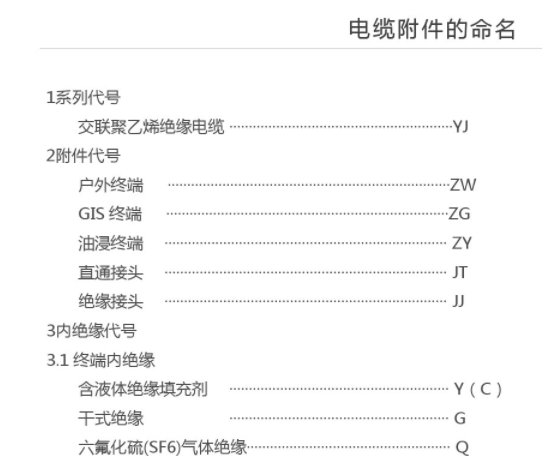

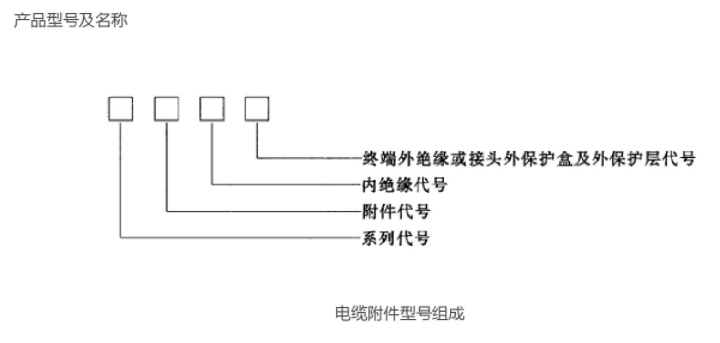

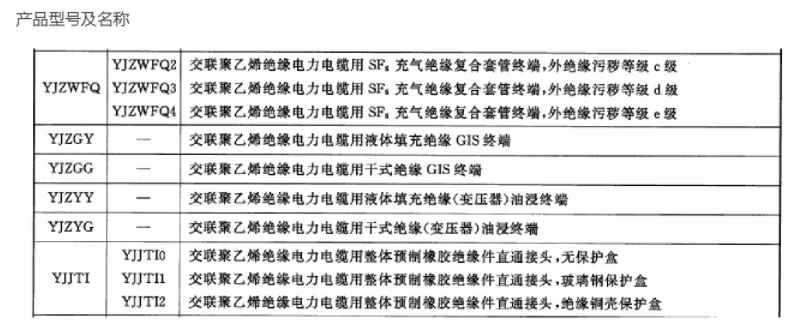

三、電纜附件的命名：
