電纜附件的電壓等級及系統接地方式2020-03-23 13:40:00

電纜附件的電壓等級及系統接地方式：

電纜附件的電壓等級如下：

1、電纜的額定電壓應適合于電纜系統的運行狀況，用UO/U(Um) kV表示；

U0-電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；

U-電纜設計用的導體間的額定工頻電壓；

Um-設備可承受的“最高系統電壓”的最大值。0.6/1kV為低壓；

6/10 (12) kV~21/35k (42) kV為中壓64/110 ( 132) kV高壓；

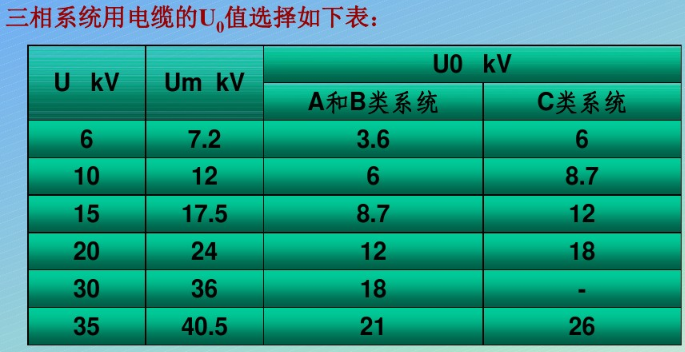

三相系統用電纜附件的Uo值選擇表

注:

A類系統該類系 統任何一相導體與地或接地導體接觸時，能在1min內與系統分離；

B類系統該類 系統僅包括單相接地故障短時運行的條件，接地故障時間應不超過1h,但在任何情況下，最長不超過8h,每年接地故障總持續時間不超過125h；

C類系統不屬于A類、 B類的系統。

電纜附件系統接地方式如下：

系統發生單相或兩相接地故障時，非故障相(健全相)上工頻電壓將升高

(1)對于3-10kV中性點絕緣系統:健全相上電壓為1.1倍線電壓；

(2)對于35-66kV中性點經消弧線圈接地系統:健全相上電壓接近線電壓；

( 3)對于110-220kV為中性點直接接地系統:健全相上電壓不大于1.4倍；相電壓。約80%線電壓；
