不同型號電纜的組成介紹2020-03-23 14:22:00

不同型號電纜的組成介紹：

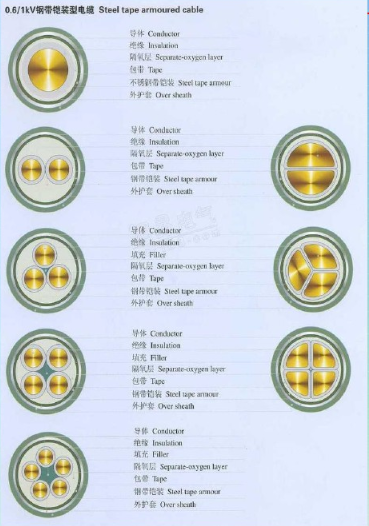

0.6/1kV低壓電纜的主要結構包括：導體、絕緣層、防護層。

具體的組成有五個類型，分別是一芯、二芯、三芯、四芯、五芯，具體的組成如下：

一芯電纜：導體、絕緣、隔氧層、包帶、不銹鋼帶包裝、外護套；

二芯電纜：導體、絕緣、隔氧層、包帶、鋼帶包裝、外護套；

三芯電纜：導體、絕緣、填充、隔氧層、包帶、鋼帶包裝、外護套；

四芯電纜：導體、絕緣、填充、隔氧層、包帶、鋼帶包裝、外護套；

五芯電纜：導體、絕緣、填充、隔氧層、包帶、鋼帶包裝、外護套；

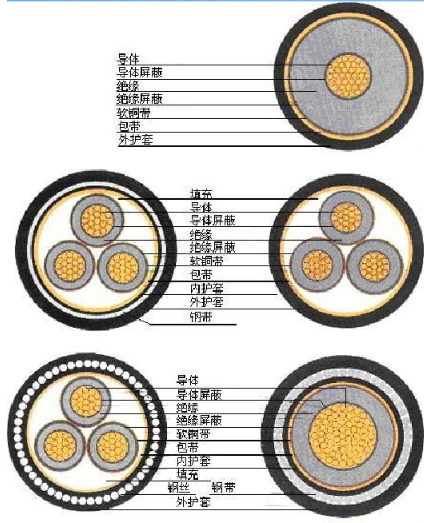

6-35kV中壓XLPE電纜主要結構包括：

導體、絕緣層、屏蔽層、防護層；不同型號的電纜組成如下：

組成一：導體、導體屏蔽、絕緣、絕緣屏蔽、軟銅帶、包帶、外護套；

組成二：填充、導體、導體屏蔽、軟銅帶、包帶、內護套、外護套、銅帶；

組成三：導體、導體屏蔽、絕緣、絕緣屏蔽、軟銅帶、包帶、內護套、填充、銅絲、銅帶、外護套；

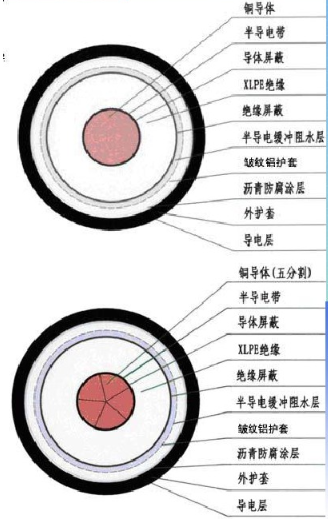

110kV高壓電纜主要結構包括：導體、絕緣層、防護層；具體組成如下：

組成一：銅導體、半導電帶、導體屏蔽、XLPE絕緣、絕緣屏蔽、半導電緩沖阻水層、皺紋鋁護套、瀝青防腐涂層、外護套、導電層；

組成二：銅導體（五分割）、半導電帶、導體屏蔽、XLPE絕緣、絕緣屏蔽、半導電緩沖阻水層、皺紋鋁護套、瀝青防腐涂層、外護套、導電層；
