預制型電纜附件產品介紹：

國內新建設的高壓電纜工程，大多是采用預制型電纜附件。預制型電纜終端的種類很多，以下對國內外流行的主要類型及其結構特點進行評析。

傳統的預制型終端的內絕緣采用預制應力錐控制電場，外絕緣是瓷套管（或環氧樹脂套管），如圖1所示。套管與應力錐之間一般都充以硅油或者聚丁烯、聚異丁烯之類的絕緣油。出廠時，制造廠提供的是橡膠預制應力錐、瓷套、絕緣油等零部件，在現場安裝時再裝配成終端。

復合式外絕緣電纜終端

一、復合式外絕緣電纜終端特點：

1、重量輕；

2、易安裝；

3、耐污性能強；

4、防爆性能好；

瓷套式外絕緣電纜終端

二、瓷套式外絕緣電纜終端特點：

1、機械強度高；

2、絕緣性能好；

3、耐污染能力強；

三、現代預制型終端有三種基本結構

1、將橡膠預制應力錐機械擴張后套在電纜絕緣上；

2、采用彈簧壓緊裝置；

3、采用一種非橡膠應力錐。

將橡膠預制應力錐機械擴張后套在電纜絕緣上；

特點：

（1）應力錐直接套在電纜絕緣上，依靠應力錐材料自身的彈性保持應力錐與電纜絕緣之間界面上的應力和電氣強度。

（2）歐美一些國家的電纜制造廠商，如我國用戶熟悉的瑞士Brugg，意大利Pirelli，法國Nexans，德國Siemens等公司以及我國沈陽電纜廠、上海三原電纜附件公司、北京國電四維電力技術公司都有這種結構的產品。它的外絕緣是瓷套（GIS終端一般用環氧樹脂套管）。內絕緣是一個合成橡膠（硅橡膠或乙丙橡膠）預模制應力錐，瓷套（或環氧樹脂套管）內注入合成絕緣油。

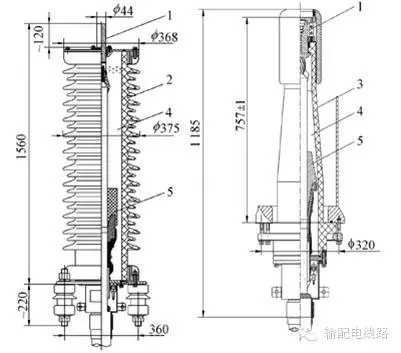

 (a)戶外終端

 (b)GIS/ 變壓器終端

橡膠應力錐直接套在電纜絕緣層上的結構示意圖

圖中：

1-導體引出桿；

2-瓷套管；

3-環氧樹脂套管；

4-絕緣油；

5-橡膠預制應力錐

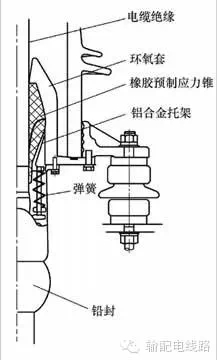

采用彈簧壓緊裝置

特點:

（1）在應力錐上增加一套機械彈簧裝置以保持應力錐與電纜之間界面上的應力恒定，輔以對付在高電場和熱場作用下，橡膠應力錐老化后可能會引起的界面壓力的變化（松弛）；

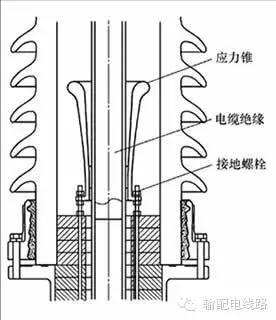

（2）這種結構還有一個很重要的特點，它的應力錐與浸漬油基本隔離，從而克服了應力錐材料溶漲的可能性。日本和韓國的電纜制造廠商采用了這種結構。我國湖南省長沙電纜附件公司的產品也是這種結構。

（3）在設計上它既能提供可靠的應力控制又能避開應力錐與電纜絕緣直接接觸。

（4）典型的結構是美國G&W公司設計的產品，在我國已經有不少用戶。它在工廠內已經把主要的零部件：資套管、應力錐（成型鋁合金噴鍍環氧樹脂）、頂蓋、底盤和油壓調整裝置等都裝配好，并且充滿絕緣油。安裝時，當把電纜端部準備好后，把預制終端套人電纜即可。從使用角度來看，這種結構可以允許配套電纜有較大的直徑和偏心度的制造公差。

GIS終端：

GIS終端和變壓器終端的基本結構與各公司的戶外終端相似。由于GIS是在全封閉環境下運行，可以免受大氣條件和污穢的影響，加上SF6氣體的良好絕緣特性，所以GIS終端的外絕緣采用環氧樹脂套管，其尺寸比戶外終端瓷套小得多。它的內絕緣用的應力錐和絕緣油與戶外終端相似。

插拔式GIS終端（干式）

特點:

1、整個終端為全干式結構，無需填充絕緣液，杜絕滲漏現象；

2、徹底解決頂部密封難題，且安裝快捷方便；

3、采用插拔式全密封結構，導體與金屬之間使用鍍銀觸點鏈接；

變壓器終端(油浸終端)

變壓器終端的基本結構與GIS終端的基本結構十分相似，但是變壓器油與SF6氣體的電容率（介電常數）不同，因而整個終端的電場分布也不完全相同。另外，變壓器油的擊穿強度也較SF6氣體低。事實上，大多數制造廠采用的是改變變壓器終端套管高壓屏蔽罩的形狀調整電場分布，達到盡可能使變壓器終端與GIS終端相同的結構。

干式絕緣油浸終端

特點:

1、采用插拔式全密封結構，導體與金屬之間使用鍍銀觸點鏈接；

2、徹底解決頂部密封難題，且安裝快捷方便；

3、整個終端為全干式結構，無需填充絕緣液，杜絕滲漏現象。

硅橡膠干式電纜終端：

隨著硅橡膠在電氣絕緣領域成功的使用，人們開始把硅橡膠的應用拓展到電纜終端的外絕緣領域。首先人們采用硅橡膠復合套管代替瓷套作為戶外終端的外絕緣。復合套管重量輕，有優良的防爆性，保證了周圍的人員和設備的安全。因此，它的出現受到普遍地關注，特別是使用在人口或設備密集地點。

上世紀90年代末，一種新型的全預制干式合成絕緣戶外電纜終端問世。不久，國內的長沙電纜附件公司和廣東長國電纜附件公司相繼開發成功類似的產品。這種新型的戶外終端是集應力錐、傘裙和絕緣層于一體，成為一個整體預制件。這種結構極大地簡化了終端的安裝工序，即在通常處理完電纜并壓接好接線桿后，將整個終端預制件套人電纜的絕緣上即成。

110KV硅橡膠干式電纜終端

整體預制式終端特點:

1、結構簡單，重量輕（不足瓷套終端  的1/10），安裝工序易掌握；

2、防爆性能好，阻燃性好；

3、極佳的抗震性能，可安裝于任何位置，如垂直、傾斜、甚至水平；

4、外絕緣結構采用大小傘群、大爬電距離， 終端底部設有泄漏電流  收集環接地，特別適用于重污穢地區；

5、適用于各種護套形式的電纜。

硅橡膠復合套管和瓷套的選擇：

復合套管重量輕，方便了運輸和現場安裝。與瓷套相比，復合套管的最大優點是有優良的防爆性能。終端內絕緣發生擊穿時，終端內部壓力劇增，甚至使瓷套爆炸。瓷套是脆性材料，爆炸后的碎片會殃及周邊其它電氣設備和人員安全。這種事故確曾發生過多起。柔性的復合絕緣材料正好能克服瓷套的這一弱點，保證了周圍的人員和設備的安全。這是硅橡膠復合套管突出的優點。

然而，硅橡膠復合套管是有機復合材料，它的穩定性比無機材料的瓷套差。由于復合套管投運時間還不長，這一點尚未積累足夠的、運行令人信服的資料。我們可以參考材質與之類同的線路絕緣子運行經驗。
