中間接頭：

繞包型電纜中間接頭應力錐圖

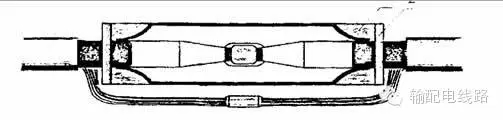

組裝型中間接頭密封示意圖

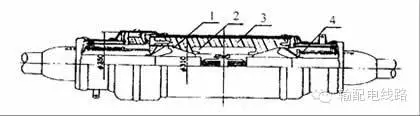

組裝型接頭圖

1—應力錐 2—屏蔽罩 3—環氧樹脂絕緣筒 4—壓力彈簧

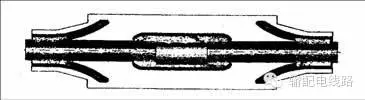

預制型接頭圖

繞包型中間接頭目前基本不使用，用的較多的是預制型中間接頭。

1.電纜外護套、２.電纜金屬護套、３.接地編織線扎緊焊接　

４.防水繞包帶、５.熱收拾護套、６.澆注孔蓋板　

７.銅殼體、８.防水密封澆注劑、９.密封圈　

10.金屬護套絕緣隔離件、11.接地端、12.機械保護密封殼體

預制電纜中間接頭結構圖

特點：

1、安裝快捷；

2、施工方便；

3、性能可靠；

中間接頭

絕緣中間接頭

絕緣接頭使用原理圖

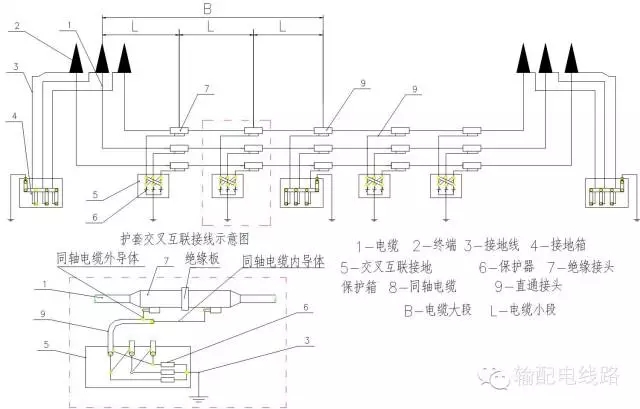

屏蔽層交叉互聯：

電纜線路很長時(大約在1000～1400m以上)，可以采用屏蔽層交叉互聯。這種方法是將線路分成長度相等的三小段或三的倍數段，每小段之間裝設絕緣接頭，絕緣接頭處三相屏蔽之間用同軸電纜，經交叉互聯箱進行換位連接，交叉互聯箱裝設有一組護層保護器，線路上每兩組絕緣接頭夾一組直通接頭。

中間接頭外保護盒 ：

主要技術指標和電器性能：

淋雨耐壓試驗：185kV,1min；

室溫局部放電試驗：96kV, ≤1pC；

恒壓負荷循環試驗：20個周期，試驗電壓128kV,導體通電流８h,冷卻16h，導體最高溫度 95℃～ 100 ℃；

高溫局部放電試驗：96kV,1pC；

雷電沖擊：550kV(peak) , ±10次；

沖此擊后工頻耐壓試驗：160kV,15min不擊穿；
